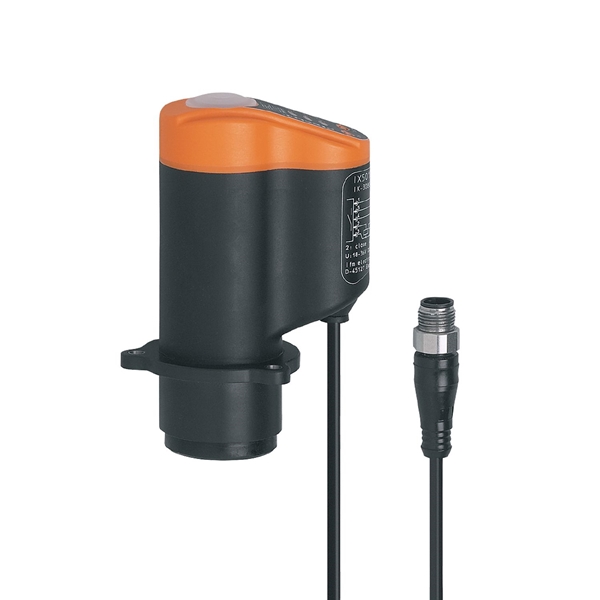

用于线性阀的位置传感器
IX5010
IX-3080-BPKG/3LED/0,3M/US
- 单或双座阀和膜片阀的位置反馈
- 可自选开关输出：阀门打开/关闭、调节位置
- 取代二进制脉冲接收器
- 整个测量范围的分辨率为 0.2 mm
- 通过按钮对阀门位置进行编程
产品特征
| 电气设计 |
PNP |
| 输出功能 |
3 x 常开 |
| 尺寸[mm] |
65 x 52 x 110 |
应用
| 应用 |
用于单一和双座线形阀门的位置反馈; 绝对距离检测; 阀门密封圈的监控 |
电气数据
| 工作电压[V] |
18...36 DC |
| 电流损耗[mA] |
42; (24 V) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 开机延迟时间最大值[ms] |
2000 |
输出
| 电气设计 |
PNP |
| 输出功能 |
3 x 常开 |
| 开关量输出DC电压降最大值[V] |
2.5 |
| 开关量输出DC的持续电流负载[mA] |
100 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
监控范围
| 测量范围[mm] |
0...80 |
| 最大的目标速度[m/s] |
1 |
| 阀门冲程的分辨率[mm] |
0.2 |
| 目标物体 |
|
圆柱形圆盘 |
| - |
Ø 24 mm ±0,05 mm |
| - |
最低高度10mm |
| - |
扁平面 |
| - |
不锈钢符合DIN17440标准，材料编号316S12。 |
|
工作条件
| 环境温度[°C] |
-25...85 |
| 注意环境温度 |
|
| 外壳防护等级 |
IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤。) |
认证/测试
| EMC电磁兼容 |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV CD |
| EN 61000-4-3 HF电磁场辐射 |
10 V/m |
| EN 61000-4-4 Burst |
2 kV 耦合夹具 |
| EN 61000-4-6 射频场感应的传导抗扰度 |
3 V |
|
| 抗振强度 |
| EN 60068-2-6 Fc |
1 mm (10...55 Hz) / 每3个轴每分钟一个八度 |
|
| 抗冲击 |
| EN 60068-2-27 Ea |
30 g 11ms半正玄; 3个坐标轴中每个方向6个冲击 |
|
| MTTF[年] |
298 |
机械技术数据
| 重量[g] |
217.5 |
| 安装方式 |
3孔法兰 |
| 尺寸[mm] |
65 x 52 x 110 |
| 原材料 |
PA; TPE; PP; LCP |
显示器/操作件
| 显示 |
| 开关状态 |
1 x LED, 绿色 open |
| 开关状态 |
1 x LED, 黄色 seat |
| 开关状态 |
1 x LED, 红色 close |
|
电气连接 - 插头
| 接口 |
电缆: 0.3 m, PVC; 5 x 0.14 mm² |
| 接口 |
接插件: 1 x M12; 译码: A |
