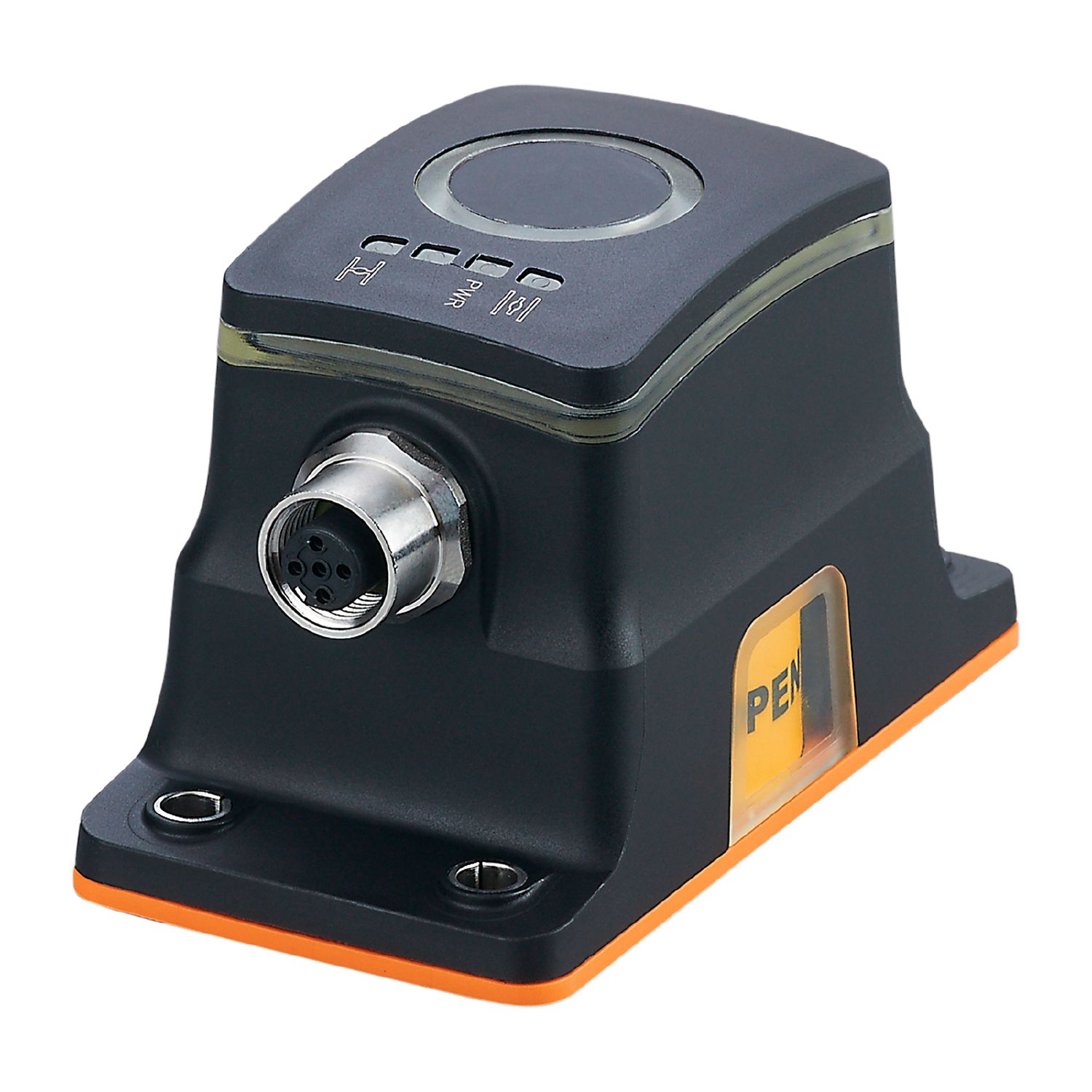

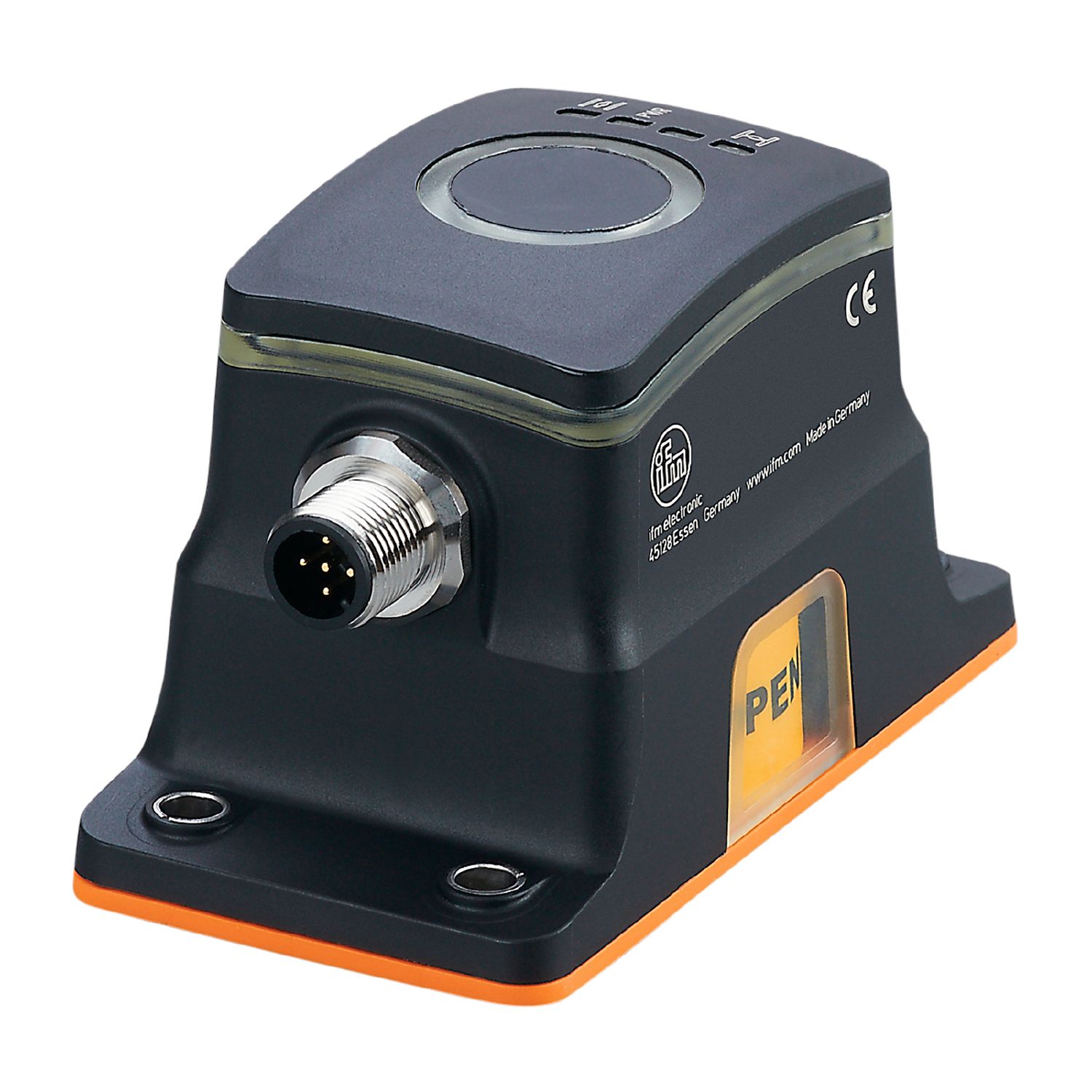

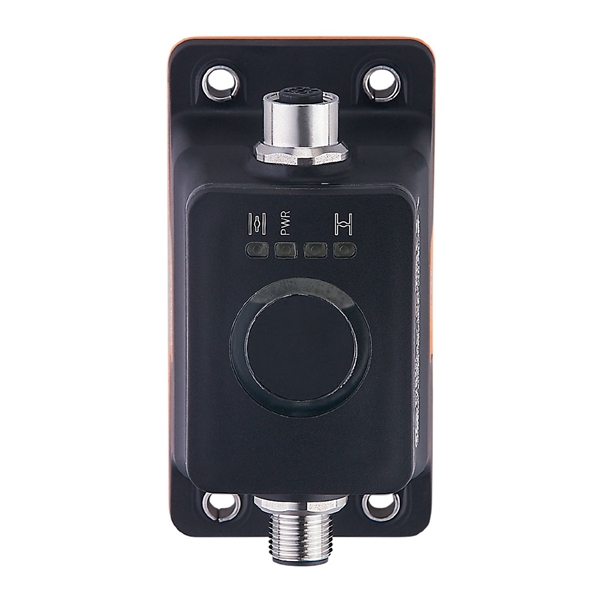

德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT

产品详情

德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT德国IFM易福门用于阀门执行器的位置传感器 MVQ201 SVS SOLENOID OUT

用于阀门执行器的位置传感器

MVQ201

SVS SOLENOID OUT

更少的接线来直接控制控制阀
针对磨损、堵塞或沉积的自诊断功能，实现预防性维护
只需单击即可快速完成末端位置设置

LED闪烁模式可快速显示传

产品特征

通信接口	IO-Link
外壳	矩形的
尺寸[mm]	95 x 50 x 57

开关量输出
电气设计	PNP
输出功能	2 x 常开/常闭; (可选)

电磁阀连接 (SV1 / SV2)
输出功能	2 x 常开

应用

工作原理	磁性
应用	旋转角度检测，绝对式; 执行器控制

电气数据

工作电压[V]	10...30 DC
电流损耗[mA]	< 40
防护等级	III
反相保护	有
开机延迟时间最大值[ms]	300

总的输入/输出

输入和输出总数	数字输入数: 1; 数字输出数量: 2

输入和输出总数

数字输入数: 1; 数字输出数量: 2

输入

数字输入数	1

数字输入数

输出

数字输出数量	2

数字输出数量

开关量输出
电气设计	PNP
输出功能	2 x 常开/常闭; (可选)
开关量输出DC电压降最大值[V]	2.5
每个输出最大电流负载[mA]	100
短路保护	有
过载保护	有

电磁阀连接 (SV1 / SV2)
输出功能	2 x 常开
每个输出最大电流负载[mA]	200
短路保护	有
过载保护	有

监控范围

监控范围[°]	360

监控范围[°]

360

精度/偏差

旋转角度检测
精确度[°]	± 1
分辨率[°]	0.1
温度变化率[°/K]	0,02
重复精度[°]	0,1

开关点指示
公差[°]	0.1...15; (出厂设定 10)
迟滞[°]	0.1...5; (出厂设定 3)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

BLOB	Binary Large Object transfer
Common - I&D	Identification and Diagnosis
Function	Multiple switching signal
Function	Teach channel
Function	Measurement data, standard resolution

SIO模式

有

必需的mater port type

处理周期最小值[ms]

支持的DeviceID

运行方式	DeviceID
default	1190

工作条件

环境温度[°C]	-25...70
外壳防护等级	IP 65; IP 67; (目标对象区域防尘保护)

认证/测试

EMC电磁兼容

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 55011	等级B

抗振强度

EN 60068-2-6 Fc

1 mm (10...55 Hz) / 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

30 g 11ms半正玄; 3个坐标轴中每个方向6个冲击

MTTF[年]

363

包括嵌入式软件

有

UL认证

UL认证编号

S002

机械技术数据

重量[g]	192
外壳	矩形的
尺寸[mm]	95 x 50 x 57
原材料	外壳, 凸轮: PA; 插头: 不锈钢（316L / 1.4404）
拧紧扭矩[Nm]	凸轮: 1,2; 外壳: 3,0; 塑料安装板上的外壳: 1,5
