德国IFM易福门适合狭小空间和粘稠介质齐平式压力变送器 PL1512 PL-160-REA12-A-DKG/US/ /
产品详情
德国IFM易福门适合狭小空间和粘稠介质齐平式压力变送器 PL1512 PL-160-REA12-A-DKG/US/ /德国IFM易福门适合狭小空间和粘稠介质齐平式压力变送器 PL1512 PL-160-REA12-A-DKG/US/ /德国IFM易福门适合狭小空间和粘稠介质齐平式压力变送器 PL1512 PL-160-REA12-A-DKG/US/ /德国IFM易福门适合狭小空间和粘稠介质齐平式压力变送器 PL1512 PL-160-REA12-A-DKG/US/ /

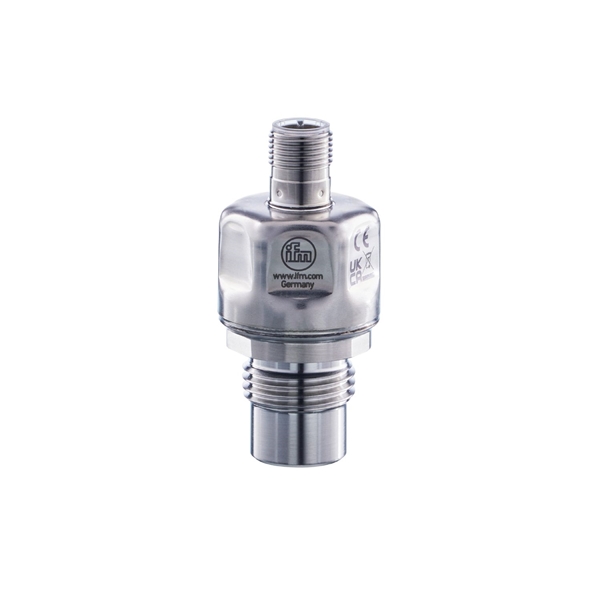

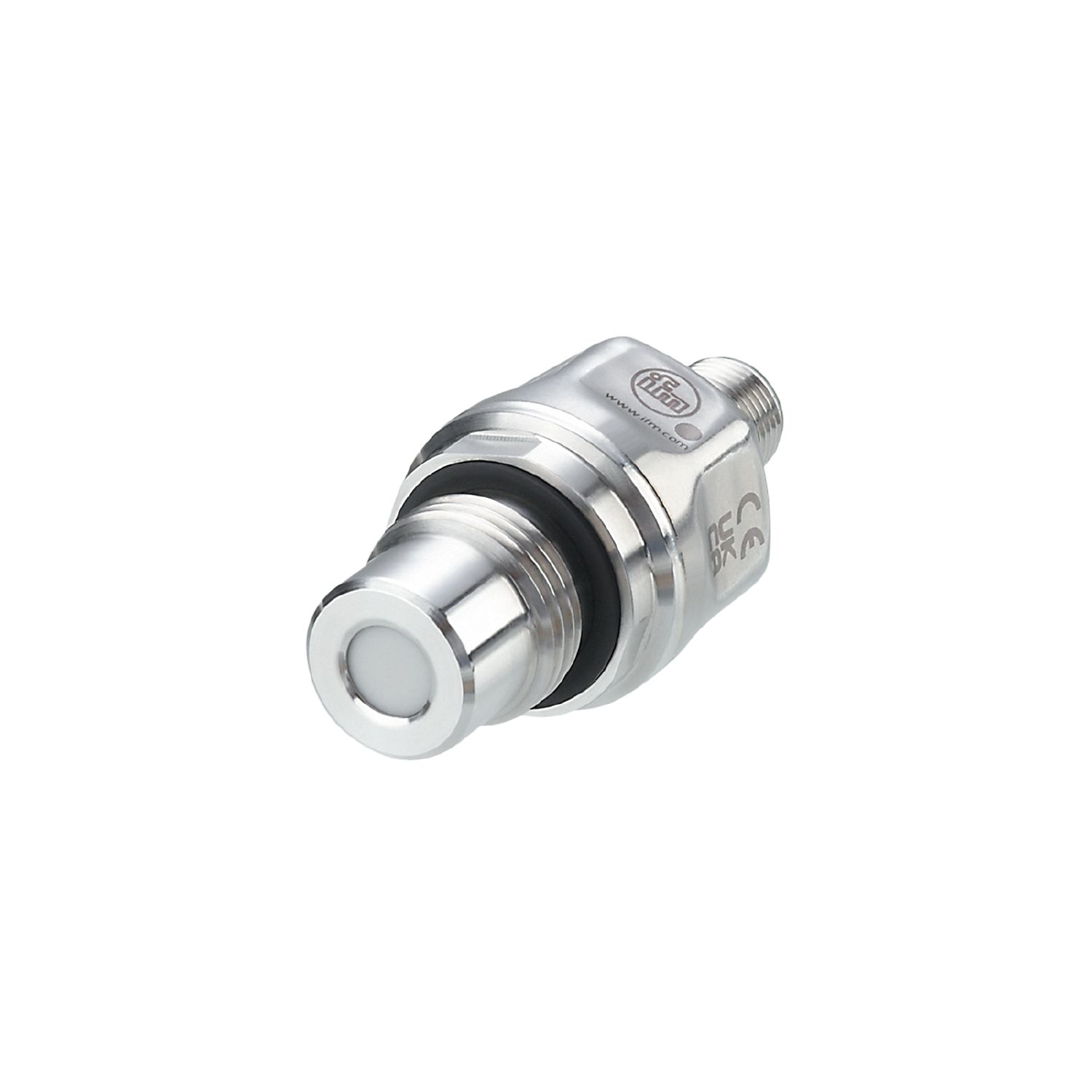

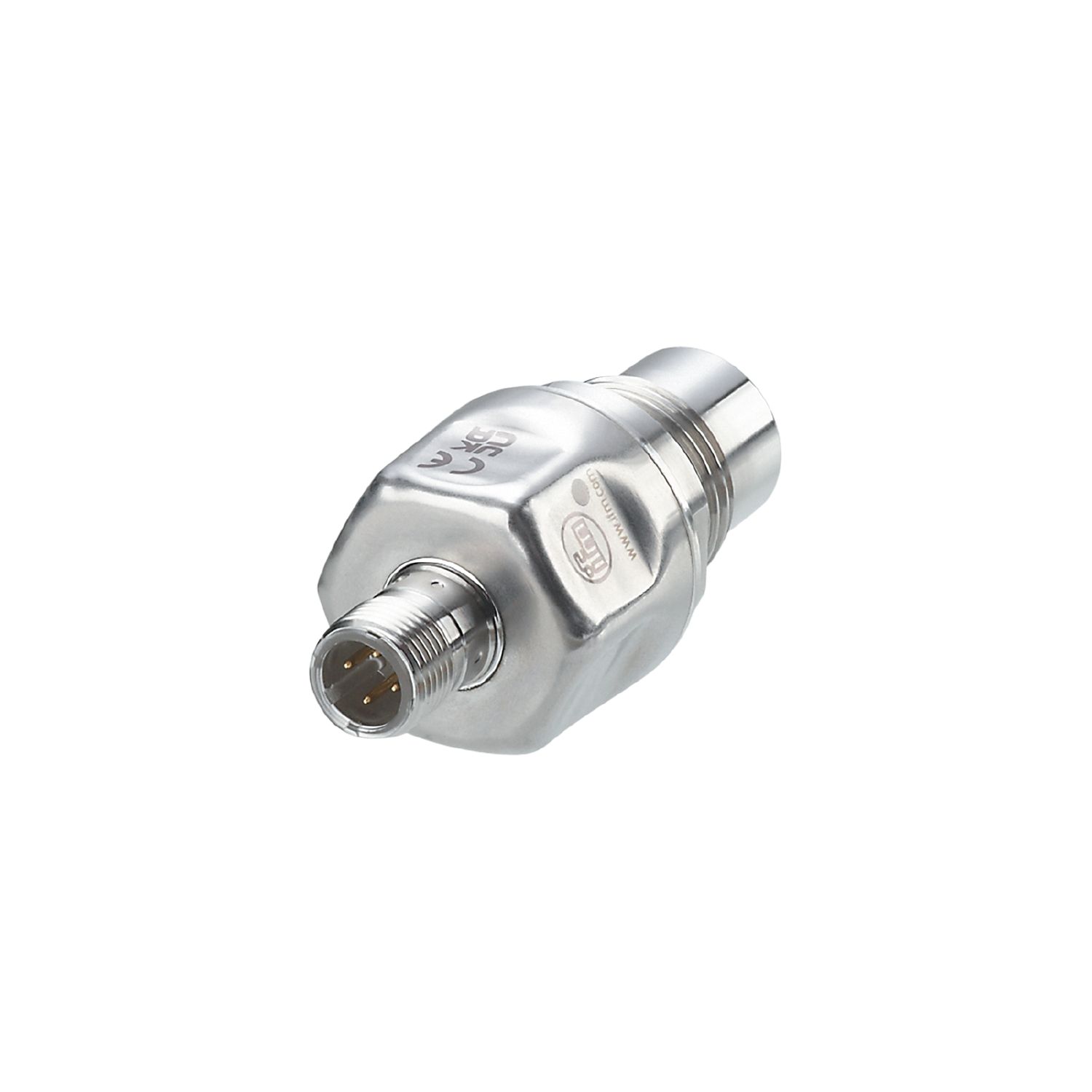

齐平式压力变送器
PL1512
PL-160-REA12-A-DKG/US/ /
- 可靠检测工业和移动应用的系统压力
- 较高的抗冲击和振动能力
- 优秀的重复性和低线性误差
- 适合在空间受限情况下安装的耐用不锈钢紧凑外壳
产品特征
| 输入和输出总数 |
数字输出数量: 1; 模拟输出数量: 1 |
| 测量范围 |
| 0...160 bar |
0...2320 psi |
0...16 MPa |
|
| 系统接口 |
螺纹连接 G 1/2 外螺纹 |
应用
| 特殊的性能 |
镀金触点 |
| 测量元件 |
陶瓷电容式压力测量元件 |
| 温度监控 |
有 |
| 应用 |
可齐平安装，适用于工业应用; 用于工业应用 |
| 介质 |
粘稠介质或者含有颗粒物的液体; 液体; 根据需求其他的介质 |
| 介质温度[°C] |
-25...110; (采用金属对金属密封件的齐平式零泄漏安装。关于其他密封件版本的允许温度，请参见“附件”下的密封材料) |
| 爆破压力最小值 |
|
| 抗压强度 |
|
| 耐真空[mbar] |
-1000 |
| 压力 |
相对压力 |
电气数据
| 工作电压[V] |
9.6...30 DC |
| 绝缘电阻最小值[MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| Watchdog集成看门狗电路 |
有 |
| 2-线 |
| 电流损耗[mA] |
3.5...21.5 |
| 开机延迟时间[s] |
< 1 |
| 3-线 |
| 电流损耗[mA] |
< 30 |
| 开机延迟时间[s] |
< 0.5 |
总的输入/输出
| 输入和输出总数 |
数字输出数量: 1; 模拟输出数量: 1 |
输出
| 输出数量 |
2 |
| 输出信号 |
模拟信号; IO-Link |
| 数字输出数量 |
1; (IO-Link) |
| 模拟输出数量 |
1 |
| 模拟电流输出[mA] |
4...20; (可调整量程; 1:5) |
| 负载最大值[Ω] |
(Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V) |
| 短路保护 |
有 |
| 过载保护 |
有 |
测量/设定范围
| 测量范围 |
| 0...160 bar |
0...2320 psi |
0...16 MPa |
|
| 测量值起点 |
| 0...128 bar |
0...1856 psi |
0...12.8 MPa |
|
| 测量值终点 |
| 32...160 bar |
464...2321 psi |
3.2...16 MPa |
|
| 设定步距 |
|
| 出厂设定 |
| ASP = 0.0 bar |
AEP = 160 bar |
|
|
| 温度监控 |
| 测量范围 |
| -25...110 °C |
-13...230 °F |
|
精度/偏差
| 重复精度[测量范围值的%] |
< ± 0,1; (温度波动< 10 K; Turn down 1:1) |
| 特征曲线偏差[测量范围值的%] |
< ± 0,5; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1) |
| 线性偏差[测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 滞后偏差[测量范围值的%] |
< ± 0,15; (Turn down 1:1) |
| 长时间稳定性[测量范围值的%] |
< ± 0,1; (Turn down 1:1; 每年) |
| 温度系数零点[测量范围值的百分比 / 10 K] |
< ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) |
| 温度系数量程[测量范围值的百分比 / 10 K] |
< ± 0,1 (-25...85 °C) < ± 0,3 (85...110 °C) |
| 温度监控 |
| 精确度[K] |
± 2.5 K +（0.045 x（环境温度 – 介质温度）） |
反应时间
| 阻尼过程值dAP[s] |
0...99.9 |
| 用于模拟量输出的阻尼 (dAA)[s] |
0...99.9 |
接口
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9 |
| 外形 |
| Common - I&D |
Identification and Diagnosis |
| Function |
Measurement data, standard resolution |
|
| SIO模式 |
否 |
| 必需的mater port type |
A; (当针脚2未连接时: B) |
| 处理周期最小值[ms] |
3.5 |
| IO-Link压力分辨率[bar] |
0.02 |
| IO-Link温度分辨率[K] |
0.2 |
| IO-Link过程数据（周期性） |
|
| IO-Link功能（非周期性） |
应用特定标签; 内部温度 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| default |
1435 |
|
工作条件
| 环境温度[°C] |
-25...90 |
| 存储温度[°C] |
-40...100 |
| 外壳防护等级 |
IP 67; IP 68; IP 69 |
认证/测试
| EMC电磁兼容 |
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF[年] |
427 |
| 包括嵌入式软件 |
有 |
| UL认证 |
| Enclosure type |
Type 1 |
| UL认证编号 |
J053 |
| 文件数量UL |
E174189 |
|
机械技术数据
| 重量[g] |
114.15 |
| 外壳 |
圆柱形的 |
| 尺寸[mm] |
Ø 30 / L = 63 |
| 原材料 |
不锈钢(1.4435 / 316L); 不锈钢(1.4404 / 316L); PA; PTFE; FKM |
| 材料(接液部件) |
不锈钢(1.4435 / 316L); Al2O3 (陶瓷) 表面特征值: Ra < 0,4 µm / Rz = 4 µm; PTFE; （FKM，使用DIN EN ISO 1179-2密封件进行密封，参见操作说明书） |
| 开关动作寿命 |
1亿 |
| 拧紧扭矩[Nm] |
25 |
| 系统接口 |
螺纹连接 G 1/2 外螺纹 |
