超纯水质量对于半导体等行业而言非常重要，因为即使是微小杂质都可能导致重大的生产损失。保持精确的水位可以防止储存和分配期间发生污染。液位监测可以确保资源的可用性、防止干转并优化水的利用率，所有这些对制造过程中的资源节约至关重要。
解决方案
机械式浮动开关会被卡住，导致错误的液位指示，造成超纯水处理系统过早关闭。ifm的连续液位传感器没有任何运动部件，可以确保制造过程中对各种机器进行供水。

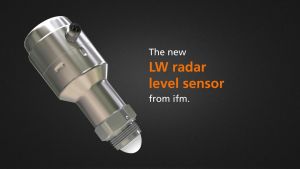

ifm的LW非接触式雷达液位传感器安装在产品储罐的外侧，避免与金属部件接触并确保产品质量。该传感器提供一种多功能解决方案，能够准确测量装有各种液体且形状和尺寸不一的储罐中的液位。80 GHz测量技术可以对所有高达10 米（33英尺）的储罐进行高精度测量（± 2 mm），减少体积计算的误差。
连续性监控的液位传感器

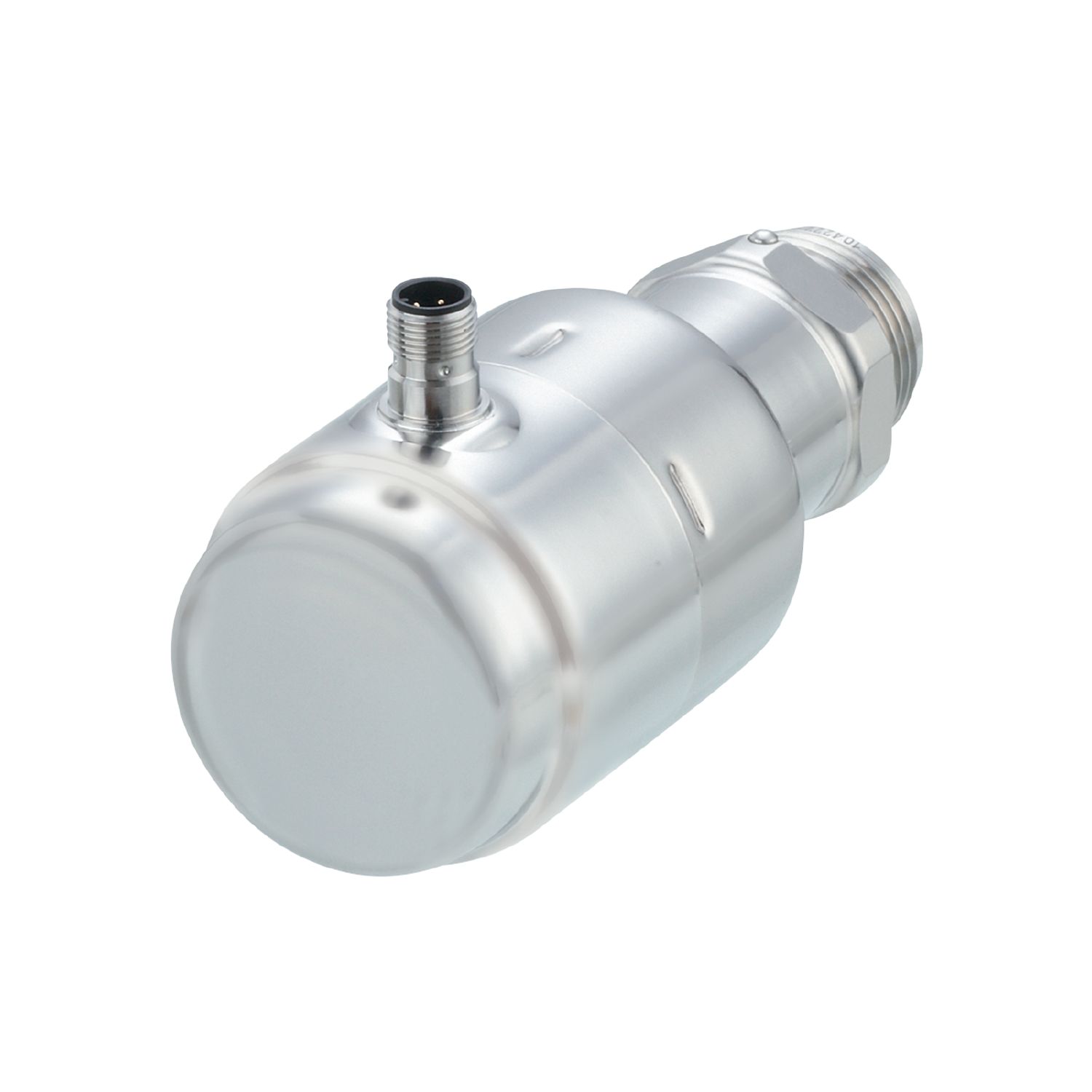

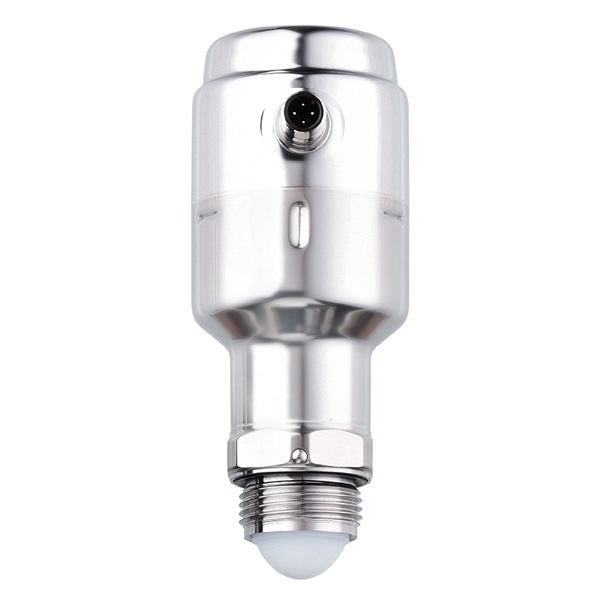

LW2720
NON-CONTACT LEVEL TRANSMITTER
- 80 GHz雷达能够以毫米级精度进行高达10米的液位测量
- 非接触测量原理：不会因沉积物或磨损而发生故障
- 通过卫生区域使用认证
- 安装简单且免维护
产品特征
| 输入和输出总数 |
数字输出数量: 1; 模拟输出数量: 1 |
| 系统接口 |
G 1 Aseptoflex Vario |
应用
| 特殊的性能 |
镀金触点 |
| 介质的介电常数 |
≥ 2 |
| 推荐介质 |
水; 水为基本的介质 |
| 介质温度[°C] |
-40...150; (参见示意图：) |
| 料位变化速度最大值[mm/s] |
200 |
| 抗压强度[bar] |
8 |
| 注意抗压强度 |
|
| 耐真空[mbar] |
-1000 |
| 允许工作压力的最大值（用于应用程序符合CRN标准）[bar] |
8 |
| 无线电核准 |
EU/RED; 大不列颠; 韩国; 美国; 加拿大; 澳大利亚; 新西兰; 越南; 新加坡; 阿根廷; 巴西; 日本; 台湾; 南非 |
| 关于无线电认证的说明 |
| 适用欧盟无线电设备指令2014/53/EU (RED) 的国家列表可在“下载”下找到。 |
|
电气数据
| 工作电压[V] |
18...30 DC |
| 电流损耗[mA] |
< 80 |
| 防护等级 |
III |
| 反相保护 |
有 |
| 开机延迟时间[s] |
< 15 |
| 测量原理 |
FMCW（80 GHz技术）; 频率范围77 - 81 Hz |
总的输入/输出
| 输入和输出总数 |
数字输出数量: 1; 模拟输出数量: 1 |
输出
| 输出数量 |
2 |
| 输出信号 |
开关信号; 模拟信号; IO-Link |
| 电气设计 |
PNP/NPN |
| 数字输出数量 |
1; (2 可设定参数) |
| 输出功能 |
常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值[V] |
2.5 |
| 开关量输出DC的持续电流负载[mA] |
50 |
| 模拟输出数量 |
1 |
| 模拟电流输出[mA] |
4...20, 可逆; (可调整量程) |
| 负载最大值[Ω] |
43,5 * (Ub – 18) + 600 Ω |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
测量/设定范围
| 测量范围[m] |
10; (参见示意图：) |
| 测量频率[Hz] |
> 3 |
精度/偏差
| 精确度 |
|
| 分辨率[mm] |
1 |
| 零信号(电流)[mA] |
3.8 |
| 全信号（电流）[mA] |
20.5 |
| 温度变化率 /10 K |
± 1 mm |
接口
| 通信接口 |
IO-Link |
| 传递类型 |
COM2 (38,4 kBaud) |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9 |
| 外形 |
| Smart Sensor - SSP 3.1 |
Measuring Sensor |
| Common - I&D |
Identification and Diagnosis |
| Function |
Multiple switching signal |
|
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
1 |
| 二位输出过程数据 |
2 |
| 处理周期最小值[ms] |
6 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| default |
1324 |
|
工作条件
| 环境温度[°C] |
-40...80 |
| 注意环境温度 |
|
| 存储温度[°C] |
-40...90 |
| 外壳防护等级 |
IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
| DIN EN 61326-1 |
组1：Class A（IO-Link激活）；B（IO-Link未激活，带模拟量和开关量输出） |
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) / 20 g (6 ms) |
|
| 抗震 |
| IEC 61298-3 |
2 g (10...1000 Hz) |
|
| MTTF[年] |
330 |
机械技术数据
| 重量[g] |
727.15 |
| 原材料 |
不锈钢(1.4404 / 316L); PA; FKM; FVMQ |
| 材料(接液部件) |
PTFE; EPDM |
| 系统接口 |
G 1 Aseptoflex Vario |
| 接液部件的表面特性Ra/Rz |
Ra < 0.76 µm |
注释
| 说明 |
初始设置需使用IO-Link主站和参数设置软件（例如moneo或LR DEVICE） |
| 包装单位 |
1 件 |
电气连接
| 接口 |
接插件: 1 x M12; 译码: A; 触头: 镀金的 |
