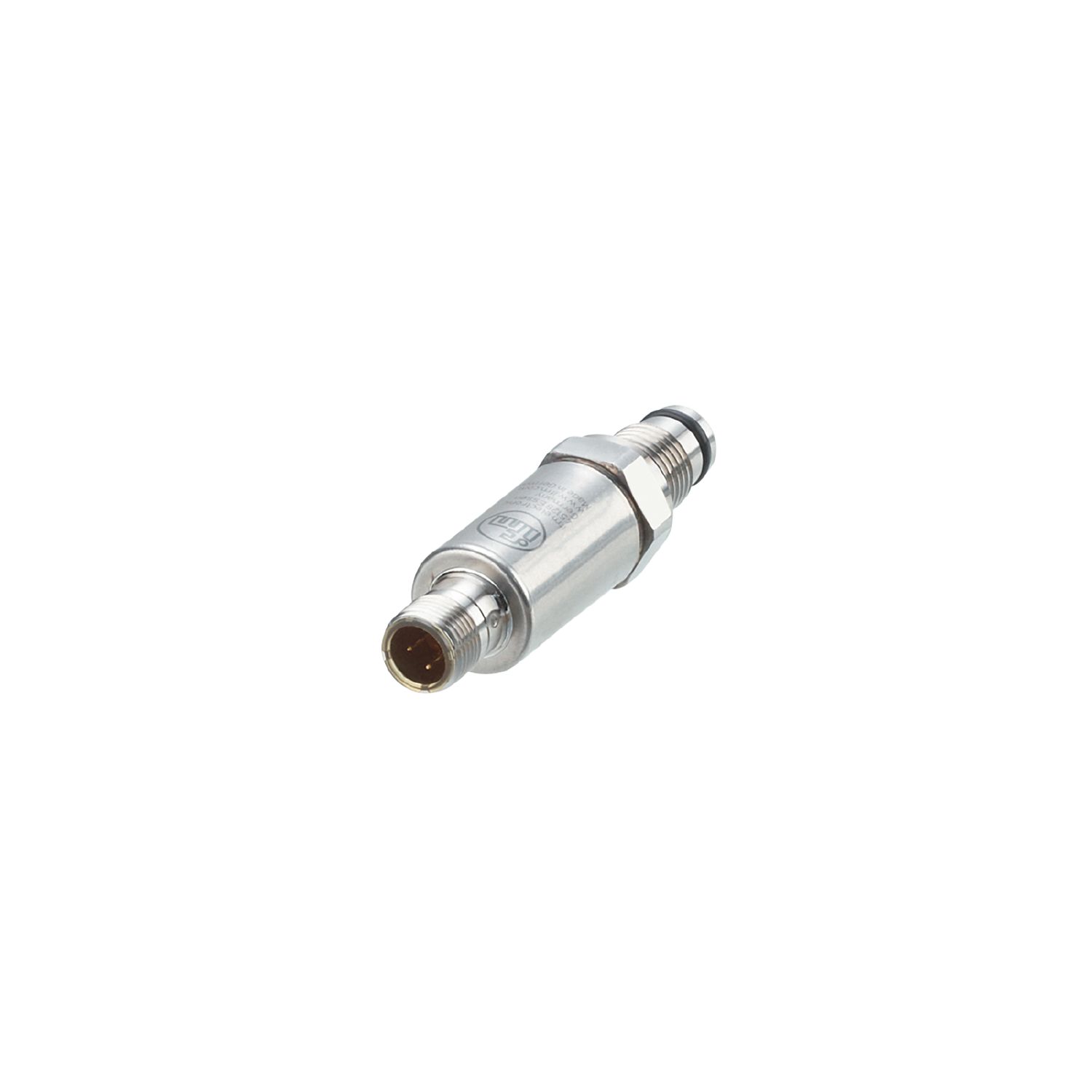

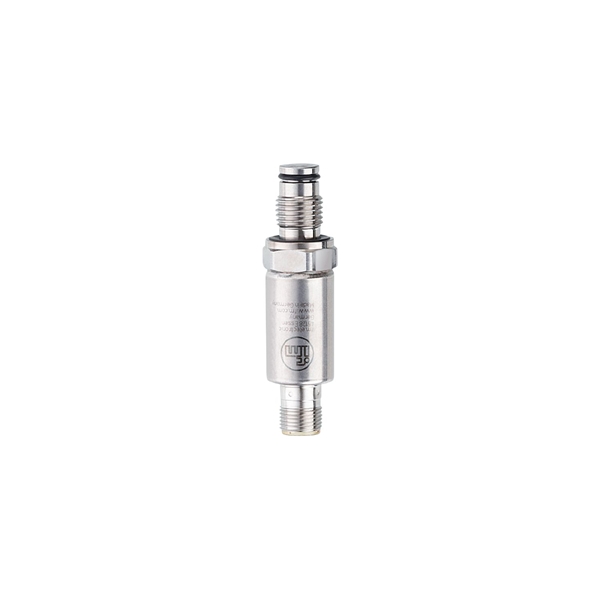

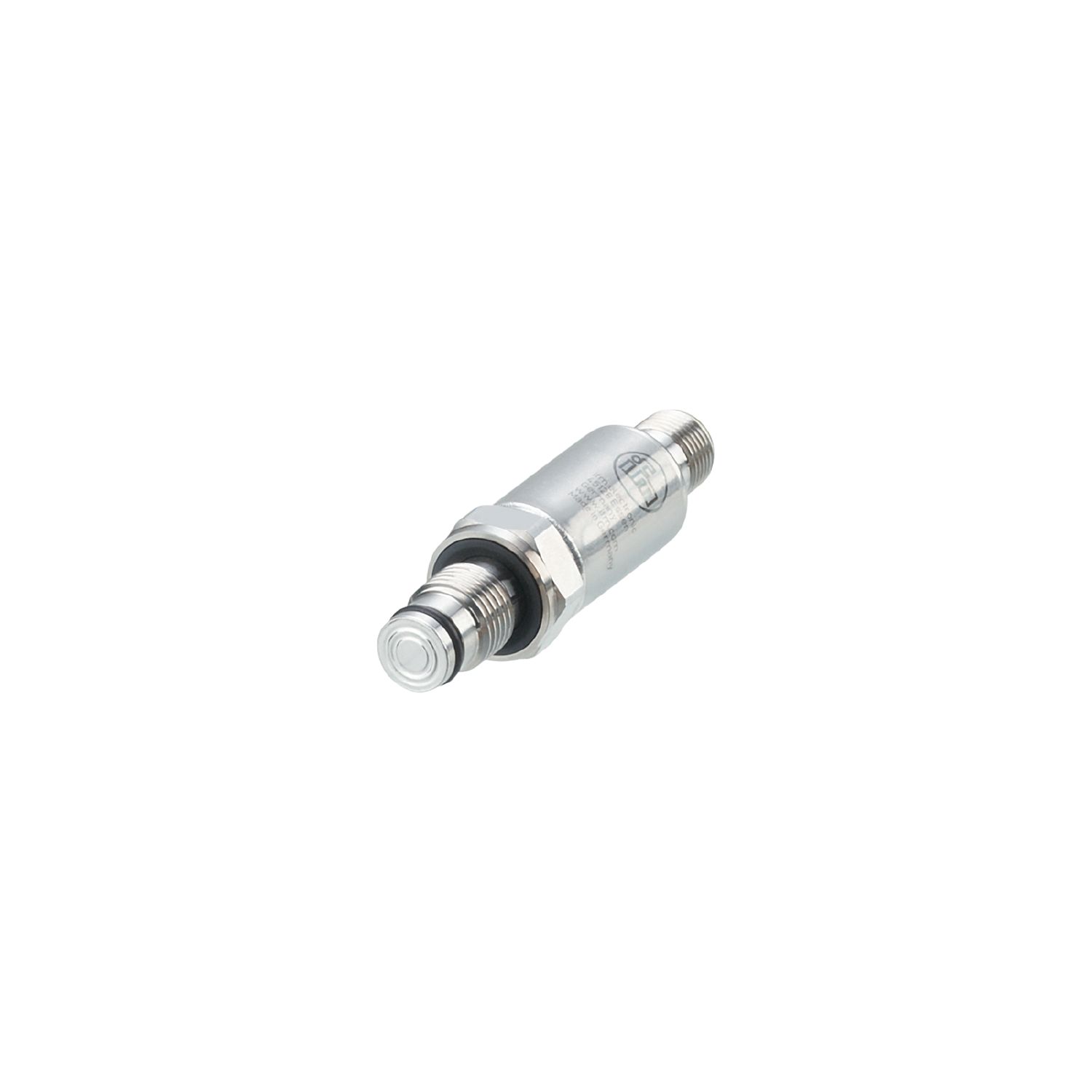

齐平式压力变送器
PL5412
PL-160-SEG14-A-ZVG/US/ /W
- 可靠检测工业和移动应用的系统压力
- 较高的抗撞击、冲击和振动能力。
- 优秀的重复性和低线性误差
- 适合在空间受限情况下安装的耐用不锈钢紧凑外壳
产品特征
| 输入和输出总数 |
模拟输出数量: 1 |
| 测量范围 |
| 0...160 bar |
0...2320 psi |
0...16 MPa |
|
| 系统接口 |
螺纹连接 G 1/4 外螺纹 |
应用
| 测量元件 |
采用膜片密封件技术的薄膜测量元件 |
| 应用 |
可齐平安装，适用于工业应用; 用于工业应用 |
| 介质 |
粘稠介质或者含有颗粒物的液体; 液体和气体介质 |
| 介质温度[°C] |
-20...90 |
| 爆破压力最小值 |
| 1100 bar |
15950 psi |
110 MPa |
|
| 抗压强度 |
|
| 注意抗压强度 |
|
| 耐真空 |
|
| 压力 |
相对压力 |
电气数据
| 工作电压[V] |
8.5...36 DC |
| 绝缘电阻最小值[MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 开机延迟时间[s] |
0.1 |
输出
| 输出数量 |
1 |
| 输出信号 |
模拟信号 |
| 模拟输出数量 |
1 |
| 模拟电流输出[mA] |
4...20 |
| 负载最大值[Ω] |
(Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω |
| 短路保护 |
有 |
| 过载保护 |
有 |
测量/设定范围
| 测量范围 |
| 0...160 bar |
0...2320 psi |
0...16 MPa |
|
精度/偏差
| 重复精度[测量范围值的%] |
< ± 0,05; (温度波动< 10 K) |
| 特征曲线偏差[测量范围值的%] |
< ± 0,5; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞) |
| 线性偏差[测量范围值的%] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| 滞后偏差[测量范围值的%] |
< ± 0,2 |
| 长时间稳定性[测量范围值的%] |
< ± 0,1; (每6个月) |
| 温度系数零点[测量范围值的百分比 / 10 K] |
< 0,2 (-25...90 °C) |
| 温度系数量程[测量范围值的百分比 / 10 K] |
< 0,15 (-25...90 °C) |
工作条件
| 环境温度[°C] |
-25...90 |
| 存储温度[°C] |
-25...100 |
| 外壳防护等级 |
IP 67; IP 69K |
认证/测试
| EMC电磁兼容 |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF[年] |
787 |
| UL认证 |
| UL认证编号 |
J046 |
| 文件数量UL |
E174189 |
|
机械技术数据
| 重量[g] |
65 |
| 外壳 |
圆柱形的 |
| 尺寸[mm] |
Ø 19 / L = 73.8 |
| 原材料 |
不锈钢 （630/1.4542 /17-4 PH）; 不锈钢(1.4404 / 316L); PEI |
| 材料(接液部件) |
不锈钢 （630/1.4542 /17-4 PH）; 不锈钢(1.4435 / 316L); FKM |
| 开关动作寿命 |
6千万; (在额定压力的1.2倍) |
| 拧紧扭矩[Nm] |
25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级) |
| 系统接口 |
螺纹连接 G 1/4 外螺纹 |
| 过程连接密封 |
FKM |
| 用于压力转移的填充液 |
NEOBEE（食品级，符合FDA规范） |
附件
| 供货范围 |
| O形圈: 1 x (8,5 mm x 1,5 mm), FKM, E30517 |
| 扁平密封圈: 1 x G1/4 DIN EN ISO 1179-2, FKM, E30145 |
|
| 附件(可选) |
| O形环 : 5 x (8,5mm x 1,5 mm), FKM, E30517 |
| O形环 : 1 x (8,5mm x 1,5 mm), FFFM, E30518 |
| O形环 : 5 x (8,5mm x 1,5 mm), EPDM, E30519 |
| 扁平密封圈 : 10 x G/1/4 DIN EN ISO 1179-2, FKM, E30145 |
| 扁平密封圈 : 1 x G/1/4 DIN EN ISO 1179-2, FFKM, E30520 |
| 扁平密封圈 : 10 x G/1/4 DIN EN ISO 1179-2, EPDM, E30442 |
|
注释
| 注释 |
| BFSL = Best Fit Straight Line |
| LS = 极限点设定 |
|
| 包装单位 |
1 件 |
