德国IFM易福门压力变送器 PT5500 PT500E PT-400-SEG14-A-ZVG/US

产品详情

德国IFM易福门压力变送器 PT5500 PT500E PT-400-SEG14-A-ZVG/US德国IFM易福门压力变送器 PT5500 PT500E PT-400-SEG14-A-ZVG/US德国IFM易福门压力变送器 PT5500 PT500E PT-400-SEG14-A-ZVG/US

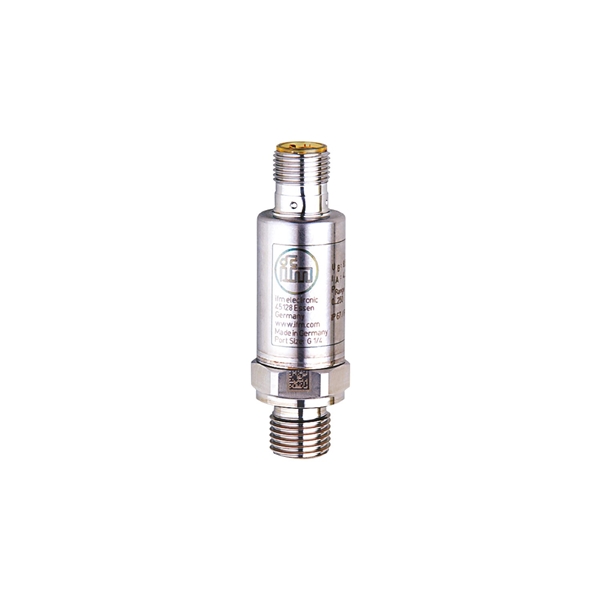

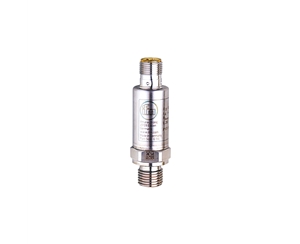

压力变送器

PT500E

PT-400-SEG14-A-ZVG/US

用于可靠检测移动机器中的系统压力
坚固不锈钢外壳，可耐受较强冲击和振动
适合在空间受限情况下安装的紧凑外壳
高于 6 千万次压力周期的使用寿命

高重复性和低线性误差，因而长期稳定性好

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

0...400 bar

0...5800 psi

0...40 MPa

系统接口

螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)

应用

用于移动领域

介质

液体和气体介质

介质温度[°C]

-40...125

爆破压力最小值

1700 bar

24655 psi

170 MPa

抗压强度

1000 bar

14500 psi

100 MPa

注意抗压强度

静态

耐真空

-1000 mbar

-0.1 MPa

压力

相对压力

电气数据

工作电压[V]	8...32 DC
绝缘电阻最小值[MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间[s]	< 0.1

总的输入/输出

输入和输出总数	模拟输出数量: 1

输入和输出总数

模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电流输出[mA]	4...20
负载最大值[Ω]	(Ub - 8 V) / 21,5 mA; @8V = 0 Ω; @12V max. 200 Ω; @24V max. 750 Ω
短路保护	有
过载保护	有

测量/设定范围

测量范围

0...400 bar

0...5800 psi

0...40 MPa

精度/偏差

重复精度[测量范围值的%]	< ± 0,05; (温度波动< 10 K)
特征曲线偏差[测量范围值的%]	< ± 0,8; (包括：安装拧得过紧导致的漂移、零点和测量范围误差、非线性、迟滞)
线性偏差[测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差[测量范围值的%]	< ± 0,2
长时间稳定性[测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点[测量范围值的百分比 / 10 K]	< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
温度系数量程[测量范围值的百分比 / 10 K]	< ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)

反应时间

阶跃函数响应时间模拟输出[ms]	2

阶跃函数响应时间模拟输出[ms]

工作条件

环境温度[°C]	-40...100
存储温度[°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

噪声抗扰度符合UN ECE R10 rev. 6标准
ISO 11452-2	100 V/m
DIN EN 61326-1

抗冲击

DIN EN 60068-2-27

500 g (1 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF[年]

711

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量[g]	59.2
外壳	圆柱形的
尺寸[mm]	Ø 19 / L = 66
原材料	不锈钢（630/1.4542 /17-4 PH）; 不锈钢(1.4404 / 316L); PEI
材料(接液部件)	不锈钢（630/1.4542 /17-4 PH）
开关动作寿命	6千万; (在额定压力的1.2倍)
拧紧扭矩[Nm]	25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口	螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封	HNBR (DIN EN ISO 1179-2)
已集成限制器元件	有
