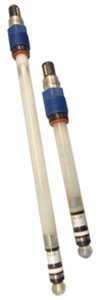

横河YOKOGAWA pH/ORP工业电极 SC25V/SC24V/SM21/SR20/ SC21/SM29/SC29/SM60型横河YOKOGAWA pH/ORP工业电极 SC25V/SC24V/SM21/SR20/ SC21/SM29/SC29/SM60型
pH测量回路的核心是电极系统。横河电机设计了许多不同的电极，确保电极系统能够在最苛刻的条件下正常运行。
外形尺寸和设计满足DIN 19263的要求(可多次填充型除外)。高度标准化的设计，确保电极能够安装在标准组件中。
电极插头和电缆插座都具有水密性，最高耐受温度为125 °C。它满足IP65的要求。
电极、电缆上的颜色代码条和传感器规格的清晰标识有效避免了错误安装。
特点
• 球面形隔膜用于条件苛刻的应用中
• 电极可选范围广，适用于几乎所有工艺条件
• 有颜色代码条，便于识别电极和电缆
• 在各种流通式、插入式和浸入式组件中进行高度标准化的安装
• 高精度应用使用独立的电极系统
• 参比电极的参比端由陶瓷、PTFE、pNa玻璃或锆制成
• 带外部溶液接地的复合电极
1
SR20-AC52/SC21-AGC52
K1500BY
K1500FU
K1520VA
K1520VN
2
SR20D-AC52
包括在内
K1500FU
K1520VA
K1520VN
3
SR20-AC32
FP20-S13
-
K1520VA
K1520VN
4
SR20D-AC32
-
-
K1520VA
K1520VN
5
SC21C-AGC55
包括在内
K1520YA
K1520VA
K1520VN
SC21&SC25V复合pH电极(非流通式)
横河电机正不断地改进现有的pH传感器产品，并设计新的pH传感器，将最新的改进整合到新设计中，升级现有产品。
SC25V是最新产品。横河电机的第一台复合pH传感器为12mm，带有外部溶液接地。新的设计能产生更多的电解液，使传感器能比多数其他类似的pH电极使用更久。
SC21系列产品多年来一直是横河电机可靠的复合pH电极，该产品仍有多种选择，能够很容易地为每个应用找到最佳的电极。
SC25V的特点
• 外部钛溶液接地
• pH组件中整合Pt 1000温度传感器，能够进行高度精确的温度补偿
• ATEX认证：ATEX II1G Ex ia IIC T3...T6 Ga
• 可进行CIP和蒸汽清洗
• 内部的KCl溶液充足，使传感器寿命延长
• 在纯水应用中测量范围低至10μS/cm
• Variopin接头
• SC25V-ALP25用于严苛化学条件和高温下
• SC25V-AGP25用于所有一般用途的应用中
SC21 -AGP24的特点
• Ag/AgCl导线参比系统。
• 带保护罩的pH球泡
• 由于使用凝胶电解液和PTFE多孔膜，只需少量维护。
• 增稠的电解液(3 .3m.)。
SC21 -AAP26的特点
• 高质量的Ag/AgCl参比系统(引脚)，能耐受高温和温度波动。
• 内置的盐桥防止参比系统受污染。
• 大面积的PTFE参比端能很大程度上抵制污垢。
SC21(C)-AGP26的特点
• 高质量的Ag/AgCl参比系统(引脚)，能耐受高温和温度波动。
• 双参比端(增稠的饱和KCl溶液)。内置的盐桥防止参比系统受污染。
• 耐用型玻璃隔膜能延长腐蚀性、摩擦性和污染性环境下的操作时间(耐受微小量的HF)。
• 大面积的PTFE参比端能抵制污垢。
SC21(C)-ALP26的特点
• 耐化学物品、蒸汽消毒的pH玻璃。
SC21C-AGP64的特点
• Ag/AgCl导线参比系统
• 由于凝胶电解液和PTFE多孔膜，只需少量维护。
• 3.3m KCl电解液
SC24V差分pH传感器
SC24V是差分pH传感器。这说明参比电极不是(液体)参比端，而是玻璃电极，它不对pH值的改变做出反应(在传感器的适用范围内)。因此传感器完全无需维护，传感器的输出电压取决于工艺过程的盐浓度。
传感器对pH值的改变做出反应，而不是分析精确的pH值。在这种意义上，最好把该传感器称为pH调节传感器，而不是pH测量传感器。
pH传感器测量pH隔膜测得的电压，表示为工艺过程样品的pH值的函数。然后将此电压与参比电极的mV输出进行比较，此参比电极不受传感器pH值的影响。
在多数pH控制的应用中，盐浓度相当稳定，因此SC24V差分传感器的输出仅取决于工艺过程的pH值。
快速估算法为，盐浓度改变+/-25%对pH读数的影响小于0 .1pH。
