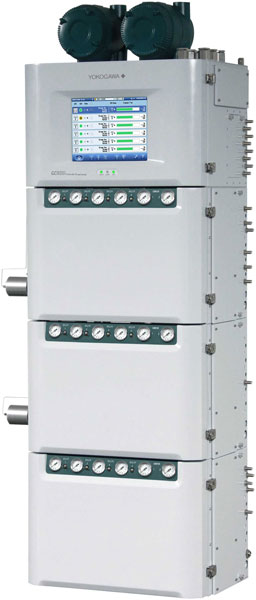

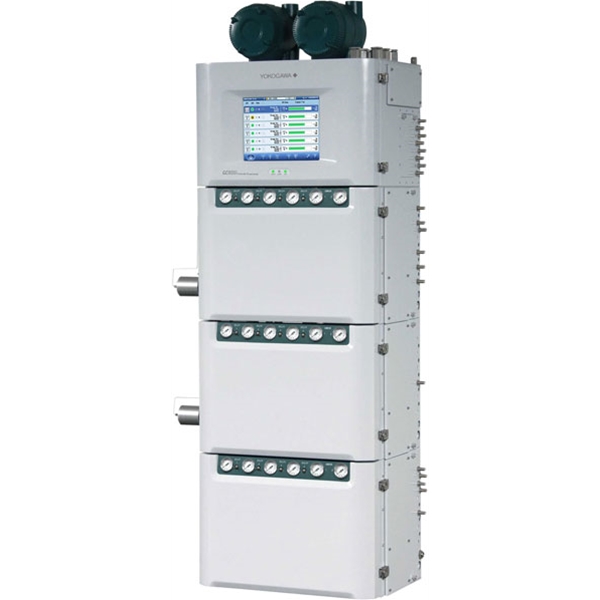

横河YOKOGAWA GC8000工业气相色谱仪横河YOKOGAWA GC8000工业气相色谱仪横河YOKOGAWA GC8000工业气相色谱仪横河YOKOGAWA GC8000工业气相色谱仪
GC8000内置12英寸彩色触摸屏显示器，简化了维护工作。只要轻触屏幕，所有的分析参数和测量结果便会以简单易懂的图形形式呈现在彩色显示屏上，供技术员查用。
GC8000同样在气相色谱仪的分析能力方面有许多重大创新。随着GC模块(GCM)概念的引入，并行色谱法得以实用。通过在单台分析仪中设置多个虚拟色谱，使所有色谱的设置、显示和数据独立，便于理解和维护。而且，内置的图形总览画面可用于查看每个GC单元。
GC8000同样在气相色谱仪的分析能力方面有许多重大创新。由于采用了GC模块(GCM)概念，实现了并行分析的实用化。通过在单台分析仪中设置多个虚拟色谱，使所有色谱的设置、显示和数据独立，便于理解和维护。而且，内置的图形总览画面可用于查看每个GC单元。
GC8000使用的分析硬件与之前的GC型号相同，该硬件在可靠性和准确性能方面已得到了验证。随着GC8000的推出，多恒温箱的分析能力使分析可能性得到了大幅扩展。
GC8000的通信网络是基于工业标准的以太网结构，可保证数据灵活安全地传输到GC维护站和工厂DCS系统。GC8000既可在单以太网中配置，也可使用两个隔离的以太网构成冗余网络。
多恒温箱结构实现高速分析
多恒温箱和多检测器结构可同时进行分析，使每个组件可以在理想条件下进行测量。该功能减少了分析时间，并且可以根据客户的需求自定义配置。
大型触摸屏改善操作性能
更强的可视性和界面。12.1英寸彩色LCD触摸屏安装在本体操作显示单元上，提供本体和PC的画面显示保持一致，以实现直观性、简便操作以及各种信息的快速获取。
高可靠性
自1959年推出气相色谱仪以来，横河电机在用户中建立了可靠的信誉。GC8000的检测器和阀门等主要部件体现了横河电机长期的经验和技术诀窍，表现出良好的可靠性。此外，许多可维护部件与之前的GC型号兼容。
性能改善
GC8000提供以下改善功能：
色谱再分析：
此功能对保存在PC中的色谱数据进行分析验证，以确保数据可靠。数据转换至：
EZChrom 软件：
此功能与用户的其他分析仪共享数据，以便对各种分析结果进行一致管理，并确保可追溯性。
用户编程：
此功能可以根据用户的确切需求进行定制，例如自定义报表或复杂的分析程序。
测量对象 气体或挥发性液体（沸点为400°C 或以下）
分析方法 气相色谱法
测量量程 取决于分析条件
TCD: 1ppm to 100%
FID: 1ppm to 100%
FID （带甲烷化装置）: 1 ppm to 0.1%
FPD: 1ppm to 0.1%
测量组分数 至多999（包括标定标准样品流路在内所有流路的组分总数）
分析周期 至长21600.0秒(6小时)
测量流路数 至多31路(包括标准样品流路)
样品接触部件的材质 RV：316SS、 哈氏合金C、Rulon、PTFE (特氟龙、 Bearee)
LSV：316SS、 哈氏合金C、Rulon,玻璃、PTFE (特氟龙、Bearee)、氟橡胶 (Viton)、全氟化橡胶(Kalrez)
重复性 取决于分析条件
气体样品：测量量程满量程的±1%(2σ)
液体样品：测量量程满量程的±2%(2σ)
* 根据规格和条件的不同，值可能会有所不同。有关详细信息，请咨询横河电机。
分析仪规格
防护类型 增加密封和隔爆外壳
区域等级 FM:
X型增加密封和防爆，I级，Division 1，B、C、D组 T1～T4
X型和Y型增加密封，I级，Division 1，B、C、D组 T1～T4
ATEX: II2G Ex d px IIB+H2 T1...T4 Gb
IECEx: Ex d px IIB+H2 T1...T4 Gb
TIIS: Ex pd IIB+H2 T1 to T4
外壳防护等级 NEMA3R, 相当于IP54 (防尘防水结构)
运行环境条件 -10 to 50°C, 95% RH或以下(无结露)
重量 壁装型 落地式
1型 约100 kg 约140 kg
2型 约155 kg 约190 kg
3型 约200 kg 约220 kg
恒温箱
容积 大型恒温箱：约45升
标准恒温箱：约31升
温度设定范围 55 ~ 225°C
(温度以1 ℃为单位进行设定。)
温度控制精度 ± 0.03°C
温度控制方式 PID 控制
输入/输出
模拟输入/输出 至多16/32点
接点输入/输出 至多32/20点
PC通信 以太网通信
协议：TCP/IP, FTP, Modbus TCP/IP
DCS通信 RS-422
协议：MODBUS, Y协议
设施
电源 100/110/115/120/200/220/230/240 V AC ±10%, 50/60 Hz ±5%
至大额定电源规格 1型：0.8 to 1.6 kVA
2型：1.4 to 2.9 kVA
3型：2.0 to 4.3 kVA
仪表空气 压力：350 to 900kPa
流量：
1型： 100 to 140 L/min
1型带FPD: 130 to 200 L/min
2型：150 to 210 L/min
2型带FPD: 180 to 270 L/min
3型： 200 to 280 L/min
载气 类型：H2、N2、He或Ar
纯度：
测量范围0～50 ppm或以上：至低99.99% (水：10 ppm或以下，有机成分：5 ppm或以下)
测量范围0～50 ppm以下：至低99.999% (水：5 ppm或以下，有机成分：0.1 ppm或以下)
压力：
H2: 500 kPa (72.5 psi) (为满足防爆要求，需由另外设置的减压阀供气)
H2以外的气体：400 to 700 kPa
消耗量：每个恒温箱 60 to 300 mL/min
