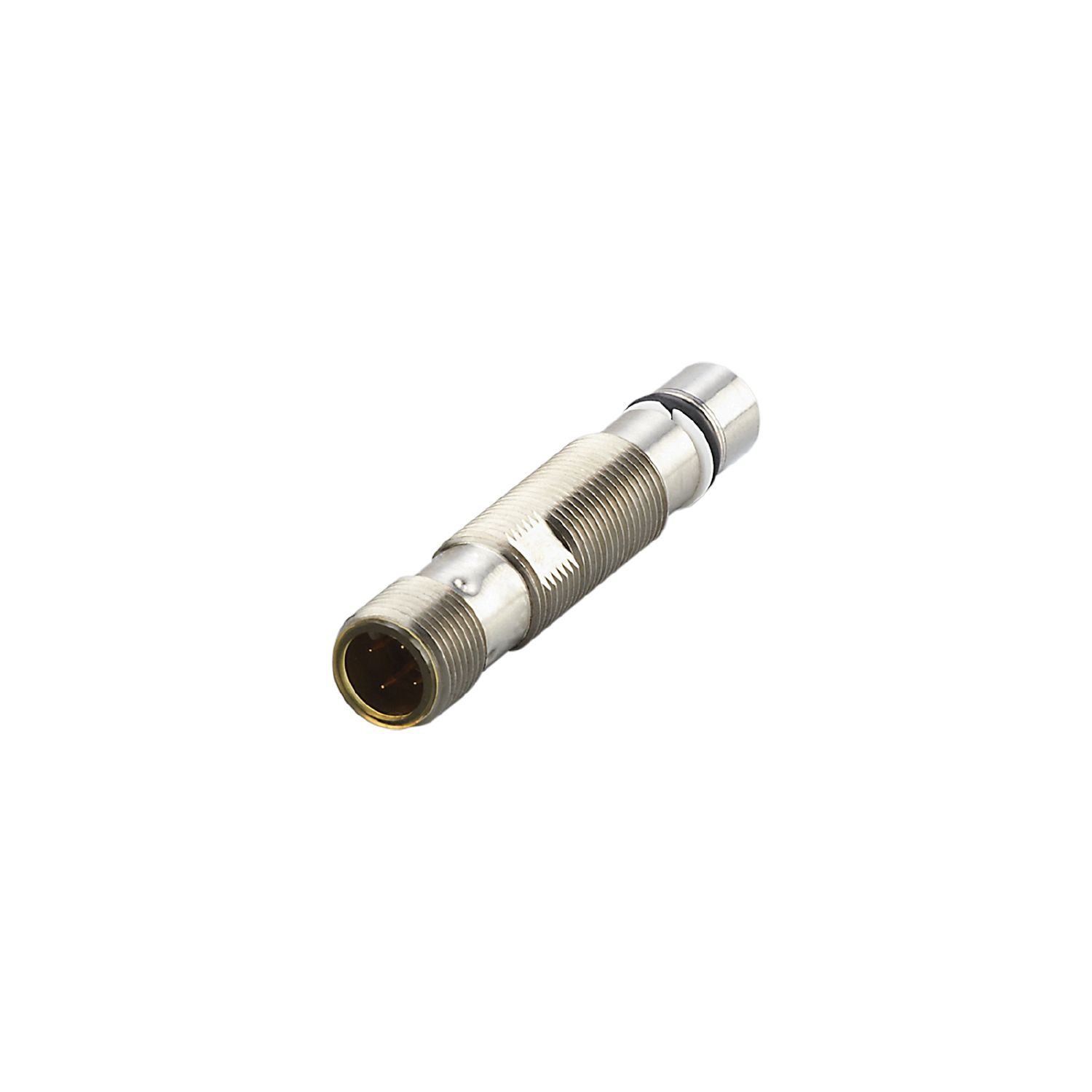

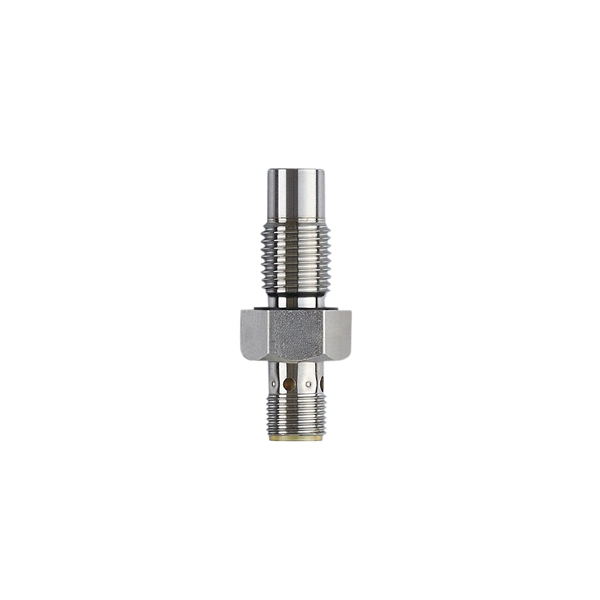

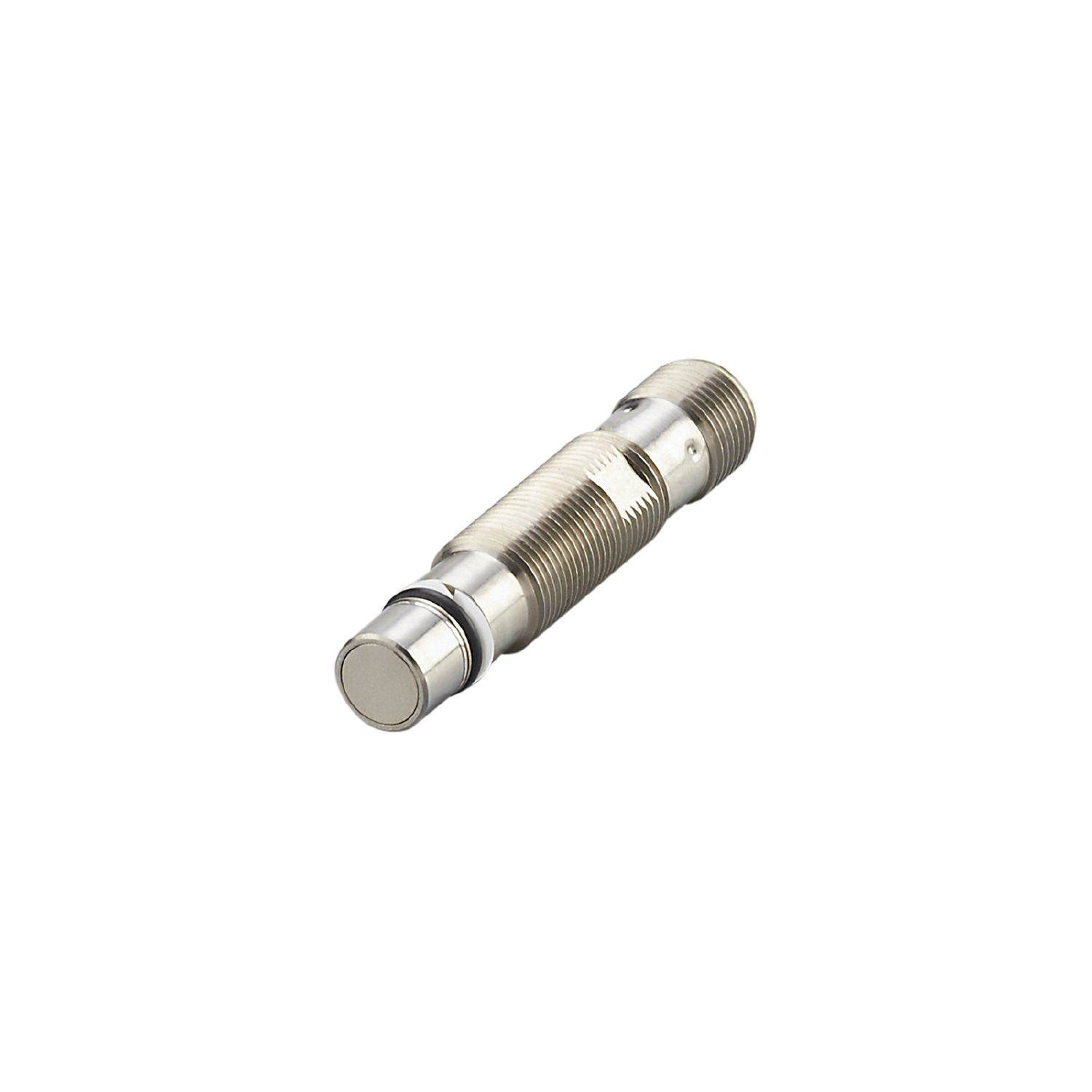

德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US

产品详情

德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US德国IFM易福门用于液压缸的磁性耐压开关 MFH217 MFB4002BCPKG/B/AM/500/US

用于液压缸的磁性耐压开关

MFH217

MFB4002BCPKG/B/AM/500/US

用于液压气缸的位置反馈
耐压能力高达 500 巴
金属感应面，经久耐用
高爆破压力

高于 1 千万次压力周期的使用寿命

产品特征

电气设计	PNP
输出功能	常开/常闭
感应距离[mm]	1.8
外壳	螺纹结构
尺寸[mm]	M12 x 1 / L = 60

应用

特殊的性能

金属外壳

应用

液压油缸

介质

检测黑色金属

爆破压力最小值

2000 bar

200 MPa

抗压强度

500 bar

50 MPa

电气数据

工作电压[V]	10...36 DC
电流损耗[mA]	< 23
防护等级	III
反相保护	有

输出

电气设计	PNP
输出功能	常开/常闭
开关量输出DC电压降最大值[V]	1.6
漏电流最大值[mA]	0.1
开关量输出DC的持续电流负载[mA]	200
开关频率DC[Hz]	1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离[mm]	1.8

感应距离[mm]

1.8

精度/偏差

迟滞[Sr的百分比]	< 15
开关点偏移[Sr的百分比]	10
重复精度[Sr的百分比]	10

工作条件

压力峰值

1000 bar

100 MPa

环境温度[°C]

-25...120

外壳防护等级

IP 65; IP 68; IP 69K

认证/测试

EMC电磁兼容

车辆领域
抗辐射及干扰度 ECE R10	E1型号批准
辐射符合ECE R10_ESA_1m标准	>10 db 限制，取决于距离
根据德国工业标准ISO 11452-2的抗扰度	30 V/m
大电流注入（BCI）测试符合DIN ISO 11452-4标准	60 mA
射频场感应的传导抗扰度在符合ISO 7637-2: 2004（脉冲1到4）和SO16750-2: 2012（负载突降）的24V网络中
脉冲	1 2a 2b 3a 3b 4
严格等级	III III III III III III
失效准则	C B C A A C
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B
DIN ISO 11452-5	100 V/m

抗振强度

EN 60068-2-6 Fc

20 g 50个扫描周期/频率; 每3个轴每分钟一个八度 / 10...3000 Hz -20...50 °C

抗冲击

EN 60068-2-27 Ea

100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击 / -40...85 °C

持续抗冲击性

EN 60068-2-27 Ea

40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 °C

MTTF[年]

1681

UL认证

Ta	-25...55 °C °C
Enclosure type	Type 1
电源	Limited Voltage/Current
UL认证编号	C009
文件数量UL	E174191

机械技术数据

重量[g]	30.6
外壳	螺纹结构
安装	齐平安装
尺寸[mm]	M12 x 1 / L = 60
螺纹代号	M12 x 1
原材料	外壳: 特种钢; O形环: FKM; 支撑环: PTFE
拧紧扭矩[Nm]	< 25
金属外壳	有
