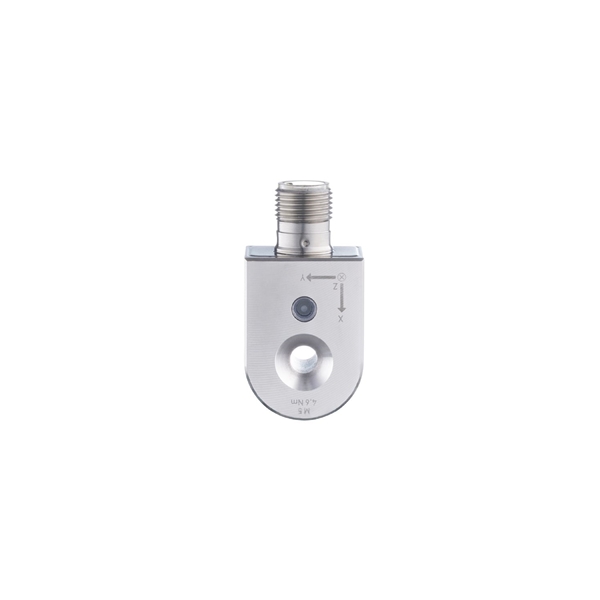

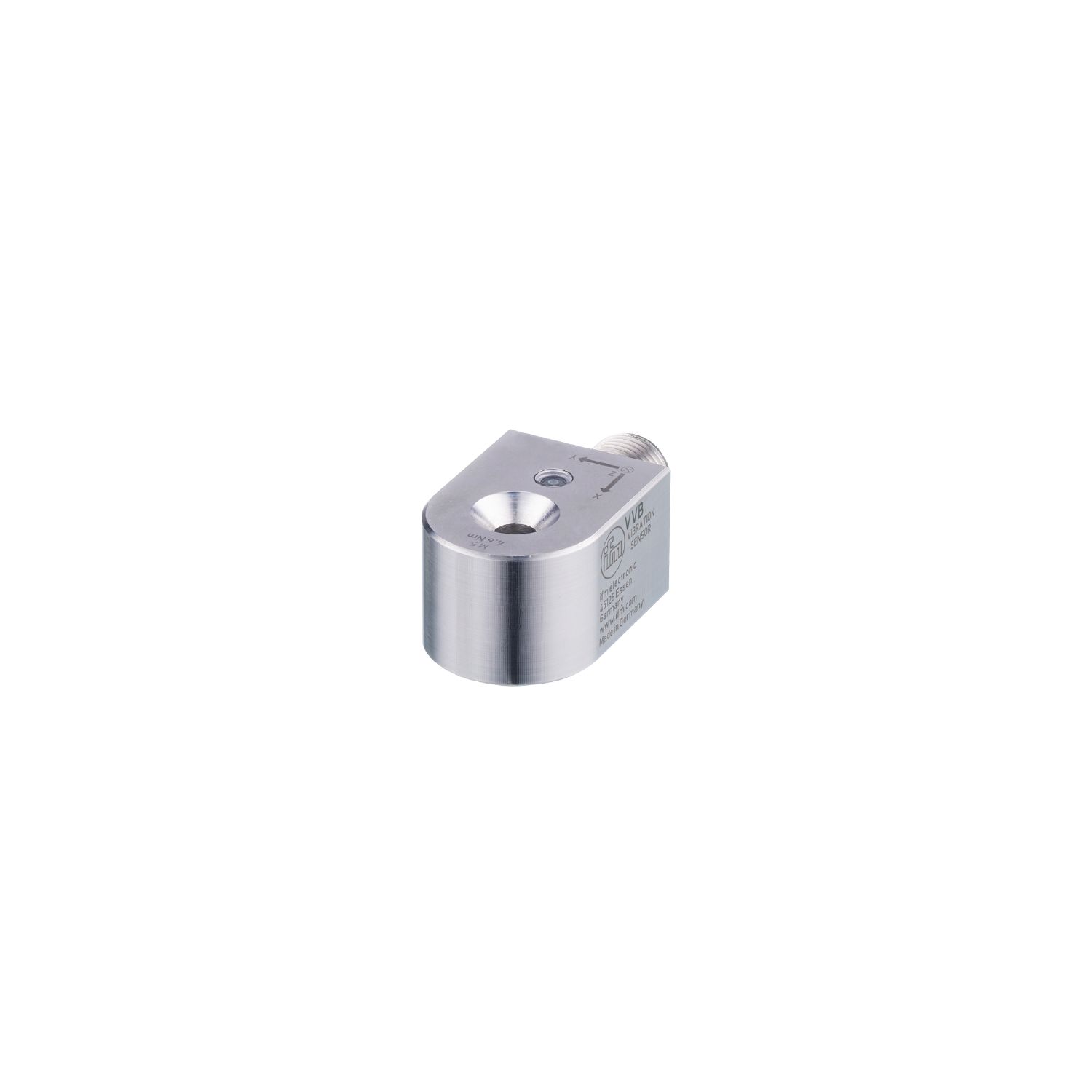

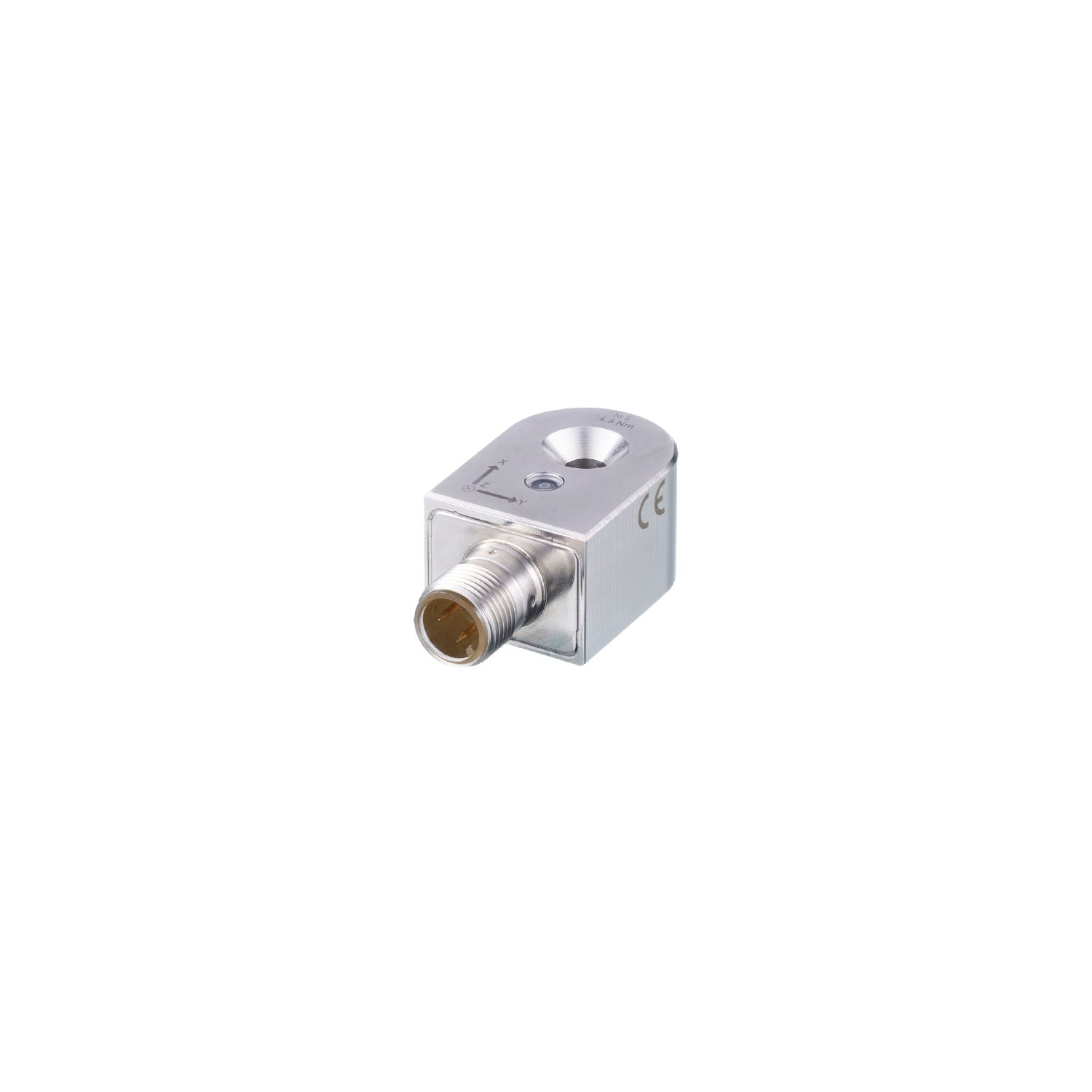

振动传感器

对 3 个轴的状态参数进行长期可靠的监测

• 不平衡和滚动轴承损坏的状态分析
• 适用于恶劣的工业环境，配有传感器自检和状态指示灯
• 原始数据（BLOB）和集成特征历史数据的非周期性传输

  产品特征

  频率范围[Hz]	2...5600
  测量原理	电容式

  应用

  设计	DataScience状态监测
  应用	工业机器

  电气数据

  工作电压[V]	18...30 DC
  电流损耗[mA]	< 50
  绝缘电阻最小值[MΩ]	100; (500 V DC)
  防护等级	III
  反相保护	有
  传感器类型	微机电系统（MEMS）

  总的输入/输出

  输入和输出总数

  数字输出数量: 2

  输出

  输出信号	开关信号; IO-Link
  电气设计	PNP/NPN; (可配置)
  数字输出数量	2
  输出功能	常开/常闭
  开关量输出DC电压降最大值[V]	2
  每个输出最大电流负载[mA]	100
  短路保护	有
  短路保护类型	脉冲
  过载保护	有

  测量/设定范围

  请注意设定点SP	可设定参数
  频率范围[Hz]	2...5600
  测量原理	电容式
  测量轴数量	3

  v-RMS (x-y-z)
  振动测量范围[m/s]	0...0.3
  分辨率[m/s]	0.0001
  开关点, SP[m/s]	0.0002...0.3
  复原点, rP[m/s]	0...0.2998

  a-Peak / a-RMS (x-y-z)
  振动测量范围[m/s²]	0...156.91
  分辨率[m/s²]	0.01
  开关点, SP[m/s²]	2...156.91
  复原点, rP[m/s²]	0...154.91

  温度测量
  测量范围[°C]	-30...80
  分辨率[°C]	0.1
  开关点, SP[°C]	-28...80
  复原点, rP[°C]	-30...78

  精度/偏差

  精确度[K]	± 5
  线性偏差	2; (终值的百分比)

  Z 轴
  精确度	2-5000Hz +/- 10%, 5000...5600Hz -3dB

  X轴
  精确度	2-4000Hz +/- 10%, 4000..5600Hz -3dB

  Y轴
  精确度	2-5000Hz +/- 10%, 5000...5600Hz -3dB

  软件/编程

  参数设定	IO-Link
  诊断功能	自测

  接口

  通信接口	IO-Link
  传递类型	COM3 (230,4 kBaud)
  IO-Link revision	1.1
  SDCI标准	IEC 61131-9: 2013-07
  外形	BLOB Binary Large Object transfer Common - I&D Identification and Diagnosis Function Locator Function ProductURI
  SIO模式	有
  必需的mater port type	A
  处理周期最小值[ms]	4.1
  IO-Link过程数据（周期性）	功能 位长 v-RMS (x) 16 v-RMS (y) 16 v-RMS (z) 16 v-RMS (Magnitude) 16 标度 / v-RMS 8 a-Peak (x) 16 a-Peak (y) 16 a-Peak (z) 16 a-Peak ( Magnitude) 16 a-RMS (x) 16 a-RMS (y) 16 a-RMS (z) 16 a-RMS ( Magnitude) 16 标度 / a-Peak/a-RMS 8 温度 16 标度 / 温度 8 设备状态 4 不平衡/轴承损坏事件 1 虚拟开关量输出 (v-ou1) 1 二进制开关信息 2
  IO-Link功能（非周期性）	用于v-RMS、a-RMS、a-Peak的滤波器; 迟滞; 窗口; 开关点; 输出极性; 不平衡测量; 设备运行时间计数器; 轴承分析（BearingScout）
  支持的DeviceID	运行方式 DeviceID default 1778
  注释	更多信息请参见“下载”中的IODD PDF文件

  工作条件

  环境温度[°C]	-30...80
  存储温度[°C]	-30...80
  外壳防护等级	IP 67; IP 68; IP 69

  认证/测试

  EMC电磁兼容	EN IEC 61000-6-2 抗扰度 / 工业环境 EN IEC 61000-6-3 民用领域的干扰发射
  抗冲击	DIN EN 60068-2-27 50 g 11 ms 500 g 1 ms
  抗震	DIN EN 60068-2-6 20 g / 10...3000 Hz
  MTTF[年]	480
  UL认证	UL认证编号 L006 文件数量UL E251902
  标准	机械振动; ISO 10816-3; ISO 2954; ISO 20816-3

  机械技术数据

  重量[g]	98.4
  安装方式	安装螺钉
  原材料	外壳: 不锈钢(1.4404 / 316L)
  拧紧扭矩[Nm]	4.6

  显示器/操作件

  显示	操作 1 LED, 绿色 故障 1 LED, 红色

  附件

  供货范围	安装螺钉: 1 x (M5 x 25 mm)

  注释

  包装单位

  1 件

  电气连接

  接插件: 1 x M12; 译码: A; 电缆长度最大值: 20 m
