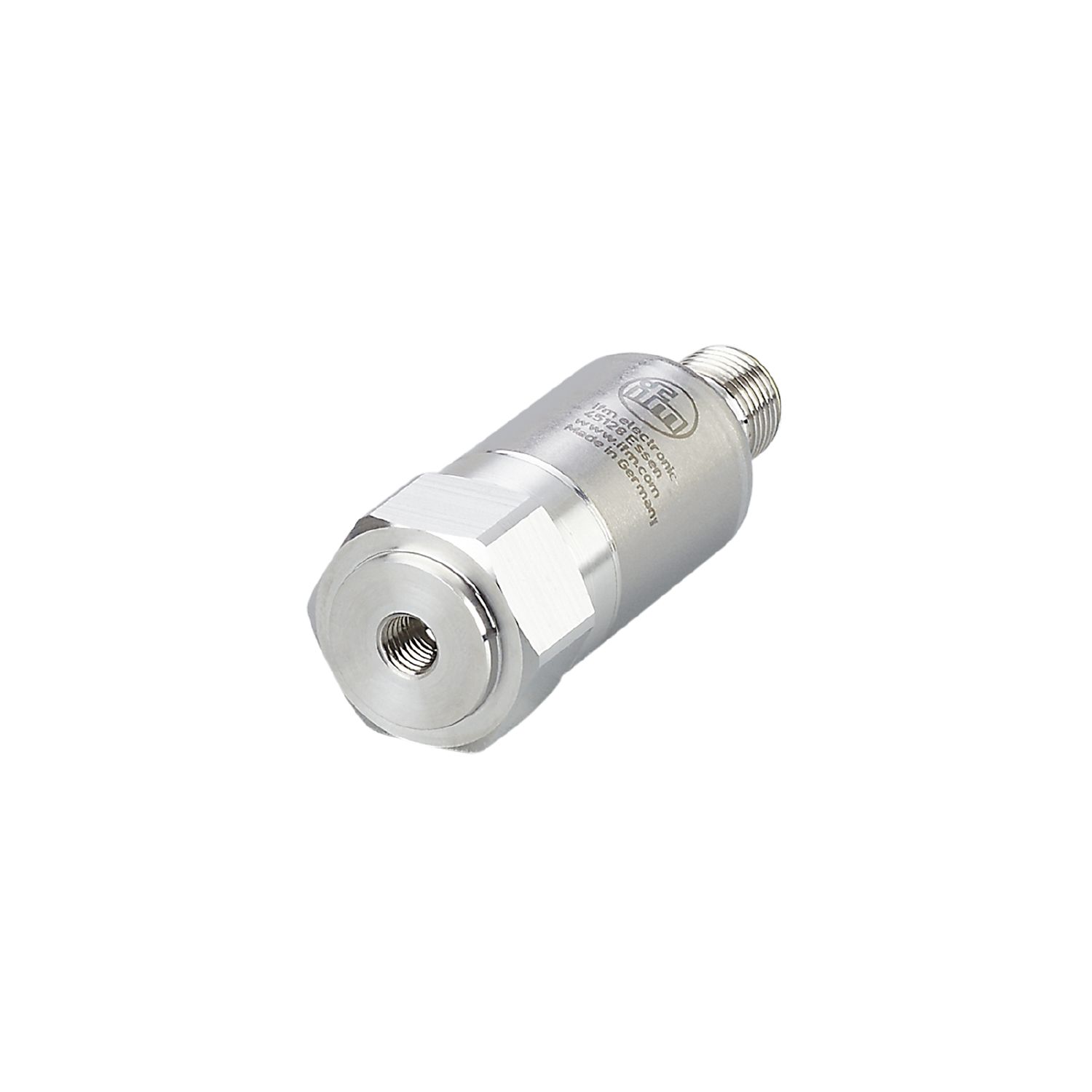

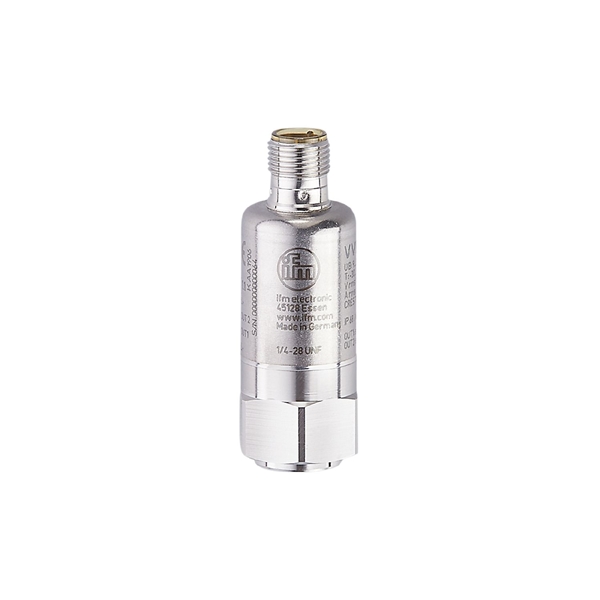

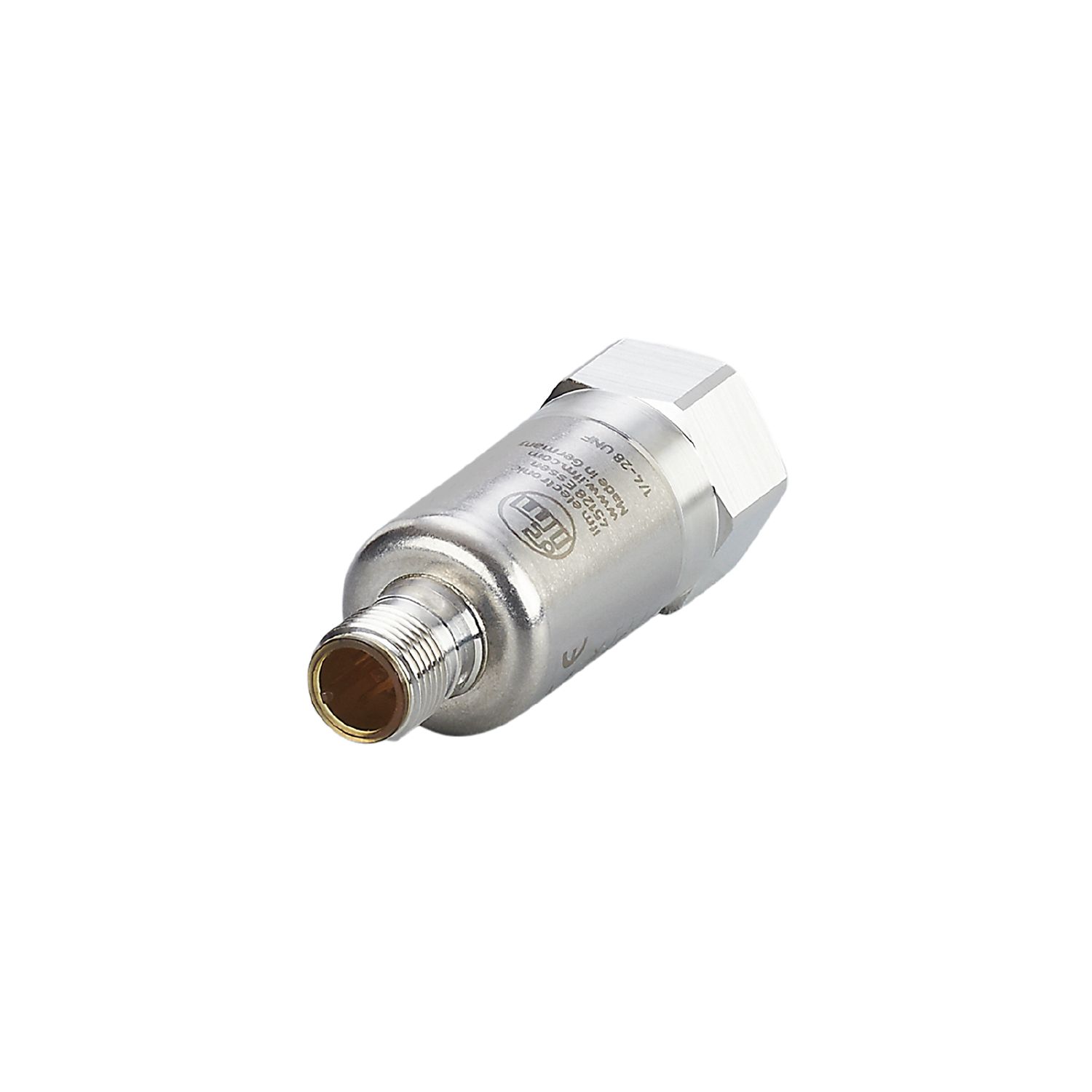

德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH
产品详情
德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH德国IFM易福门振动传感器 VVB001 VIBRATION IO-LINK SWITCH通过持续监测泵健康状况提高机器可用性
通过预测性维护消除设备故障导致的计划外停机并减少计划内用于设置的停机时间
泵使得水能在超纯水系统中稳定地流动。泵故障会导致由于计划外的泵更换而造成生产时间损失。
解决方案
ifm的振动传感器可以实时监测泵的健康状况，防止发生灾难性设备故障并减少长时间设备停机。
具有IO-Link功能的VV传感器能同时监测五个关键领域的机器问题：冲击、疲劳、摩擦、严重程度和温度。振动分析模块可以持续监测轴承和其他机器组件的特定频率测量值。这种实时数据监测使得传感器能预测即将发生的故障，允许主动采取维护措施，限制泵发生灾难性损坏并避免出现重大的生产中断。
ifm的振动传感器可以监测泵的性能并在其低效运行时发出警示。这为早期维护并减少能源浪费提供了机会。
振动传感器
VVB001
VIBRATION IO-LINK SWITCH
- 根据失衡、滚动元件轴承或齿轮状态的基于条件维护
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 长期可靠监测特征值，包括采集原始数据
- 无需控制柜和复杂的布线即可集成在工业以太网系统中
- 异步传输原始数据（BLOB），并集成了运行时间计数器
产品特征
| 频率范围[Hz] |
2...10000 |
| 测量原理 |
电容式 |
| v-RMS |
| 振动测量范围[mm/s] |
0...45 |
电气数据
| 工作电压[V] |
18...30 DC |
| 电流损耗[mA] |
< 50 |
| 绝缘电阻最小值[MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 传感器类型 |
微机电系统（MEMS） |
输出
| 输出信号 |
开关信号; IO-Link |
| 电气设计 |
PNP/NPN; (可配置) |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭 |
| 开关量输出DC电压降最大值[V] |
2 |
| 每个输出最大电流负载[mA] |
100 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
测量/设定范围
| 请注意设定点SP |
|
| 频率范围[Hz] |
2...10000 |
| 测量原理 |
电容式 |
| 测量轴数量 |
1 |
| v-RMS |
| 振动测量范围[mm/s] |
0...45 |
| 开关点, SP[mm/s] |
0.2...45 |
| 复原点, rP[mm/s] |
0...44.8 |
| 步距[mm/s] |
0.2 |
| a-Peak / a-RMS |
| 振动测量范围 |
|
| 开关点, SP |
| 0.2...50 g |
2...490.3 m/s² |
|
| 复原点, rP |
| 0...49.8 g |
0...488.3 m/s² |
|
| 步距 |
|
| Crest |
| 振动测量范围 |
1...50 |
| 开关点, SP |
2...50 |
| 复原点, rP |
1...49 |
| 步距 |
1 |
| 温度测量 |
| 测量范围[°C] |
-30...80 |
| 分辨率[°C] |
0.1 |
| 开关点, SP[°C] |
-28...80 |
| 复原点, rP[°C] |
-30...78 |
| 设定步距[°C] |
2 |
精度/偏差
| 精确度 |
≤ 4 kHz +/-10 %; ≥ 4...10 kHz: < 3 dB |
| 精确度[K] |
± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur)) |
| 线性偏差 |
2 % |
接口
| 通信接口 |
IO-Link |
| IO-Link revision |
1.1 |
| SDCI标准 |
IEC 61131-9: 2013-07 |
| 外形 |
| BLOB |
Binary Large Object transfer |
| Common - I&D |
Identification and Diagnosis |
| Function |
Measurement data, standard resolution |
|
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
10 |
| 二位输出过程数据 |
2 |
| IO-Link功能（非周期性） |
用于v-RMS、a-RMS、a-Peak的滤波器; 迟滞; 窗口; 开关点; 输出极性 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| Status A (COM2) |
1028 |
| Status B (COM2 / COM3) |
1367 |
|
| 注释 |
|
| Status A (COM2) |
| 传递类型 |
COM2 (38,4 kBaud) |
| 处理周期最小值[ms] |
11.6 |
| Status B (COM2 / COM3) |
| 传递类型 |
COM3 (230,4 kBaud) |
| 处理周期最小值[ms] |
3.6 |
工作条件
| 环境温度[°C] |
-30...80 |
| 存储温度[°C] |
-30...80 |
| 外壳防护等级 |
IP 67; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
| 2014/30/EU |
|
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g 11 ms |
|
500 g 1 ms |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g / 10...3000 Hz |
|
| MTTF[年] |
299 |
| UL认证 |
| Ta |
-30...70 °C |
| UL认证编号 |
L002 |
|
机械技术数据
| 重量[g] |
116 |
| 外壳 |
圆柱形的 |
| 安装方式 |
螺丝钉 |
| 尺寸[mm] |
Ø 22 / L = 63.55 |
| 原材料 |
外壳: 不锈钢(1.4404 / 316L) |
| 拧紧扭矩[Nm] |
8 |
附件
| 供货范围 |
| 螺丝钉: 1 x (1/4" 28 UNF / M8) |
| 螺丝钉: 1 x (1/4"28 UNF x 5/8" DIN916) |
|
电气连接
|
接插件: 1 x M12; 译码: A; 电缆长度最大值: 20 m |
