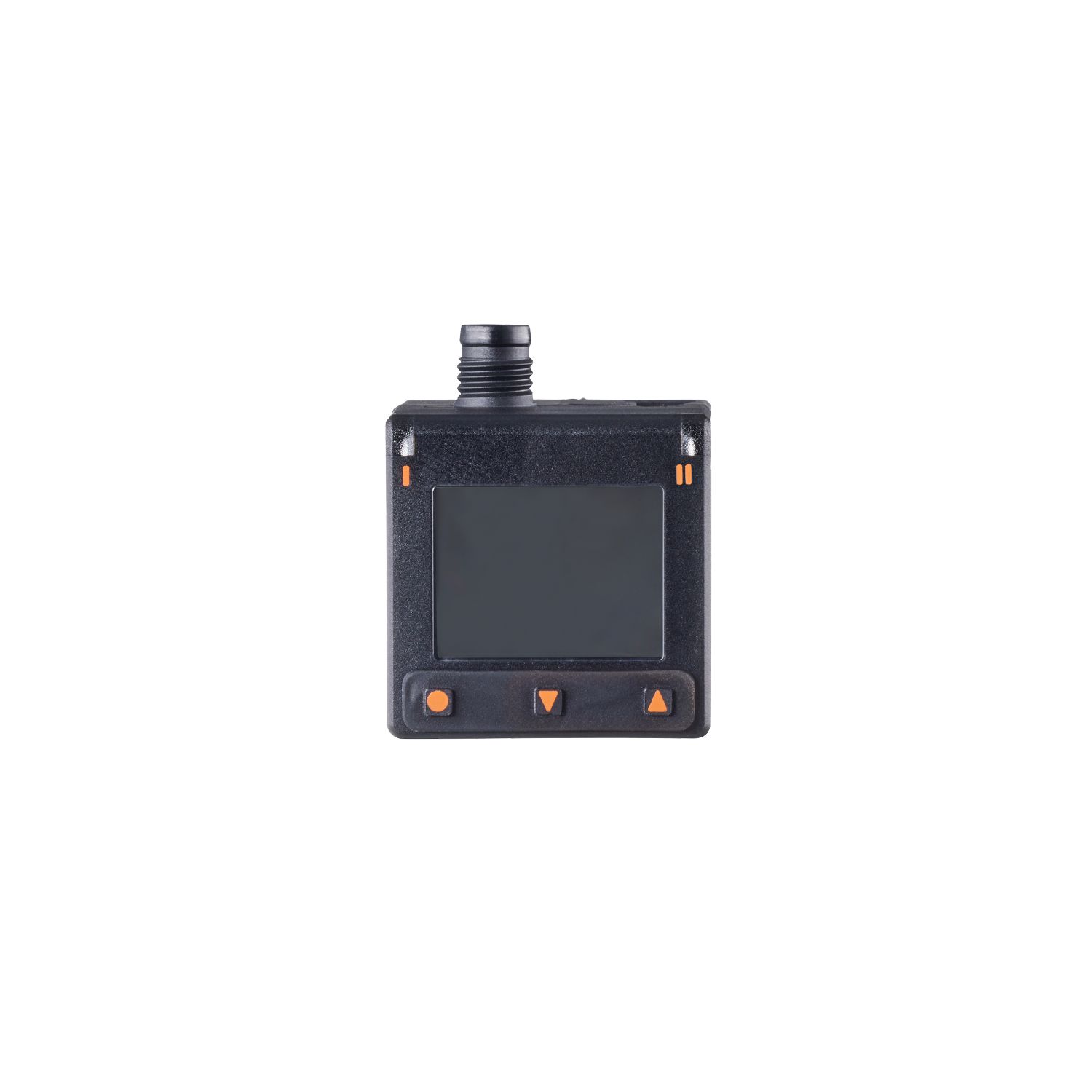

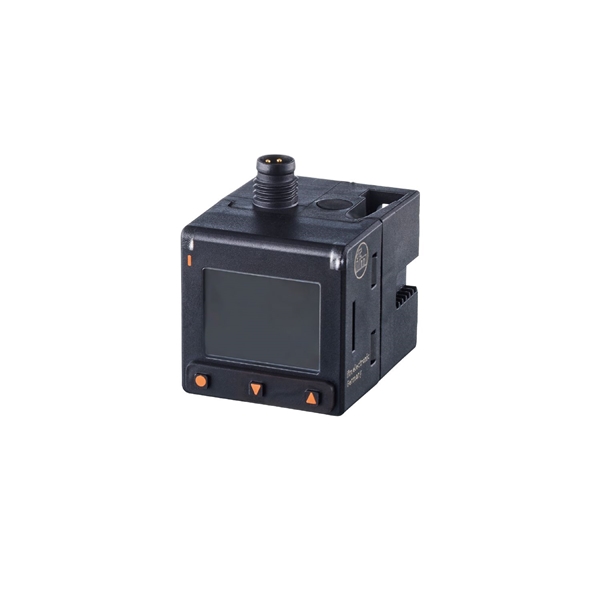

用于气动装置的压力传感器
PQS816
PQ-001BKHR18-MFPKG/AS/
- 气动和压缩空气系统中系统压力的可靠监控
- 耐极高过压和真空
- 清晰可见的TFT显示屏
- 红/绿显示，用于明确标识可接受的范围
- 带可编程开关输出
产品特征
| 输入和输出总数 |
数字输出数量: 2 |
| 测量范围 |
| -1...1 bar |
-1000...1000 mbar |
-100...100 kPa |
|
| 系统接口 |
螺纹连接 G 1/8 内螺纹 (2x) |
应用
| 特殊的性能 |
镀金触点 |
| 应用 |
用于工业应用 |
| 介质 |
压缩空气; 氮气（N2） |
| 由条件地适用于 |
根据需求其他的介质 |
| 介质温度[°C] |
0...60 |
| 爆破压力最小值 |
|
| 抗压强度 |
|
| 耐真空 |
|
| 压力 |
相对压力; 真空 |
电气数据
| 工作电压[V] |
18...30 DC |
| 电流损耗[mA] |
< 30 |
| 绝缘电阻最小值[MΩ] |
100; (500 V DC) |
| 防护等级 |
III |
| 反相保护 |
有 |
| 过压保护 |
有; (< 40 V) |
| 开机延迟时间[s] |
0.3 |
| Watchdog集成看门狗电路 |
有 |
输出
| 输出数量 |
2 |
| 输出信号 |
开关信号; IO-Link; (可配置) |
| 电气设计 |
PNP/NPN; (可配置) |
| 数字输出数量 |
2 |
| 输出功能 |
常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值[V] |
2.5 |
| 开关量输出DC的持续电流负载[mA] |
100 |
| 开关频率DC[Hz] |
< 170 |
| 短路保护 |
有 |
| 短路保护类型 |
脉冲 |
| 过载保护 |
有 |
测量/设定范围
| 测量范围 |
| -1...1 bar |
-1000...1000 mbar |
-100...100 kPa |
|
| 开关点, SP |
| -1000...1000 mbar |
-100...100 kPa |
|
| 设定步距 |
|
精度/偏差
| 开关点精度[测量范围值的%] |
< ± 0,5 |
| 重复精度[测量范围值的%] |
< ± 0,1; (温度波动< 10 K:) |
| 特征曲线偏差[测量范围值的%] |
< ± 0,5; (包括线性度、迟滞和可重复性) |
| 线性偏差[测量范围值的%] |
< ± 0.5 %(符合DIN EN IEC 62828-1的限值设置) |
| 滞后偏差[测量范围值的%] |
< ± 0,25 |
| 长时间稳定性[测量范围值的%] |
< ± 0,1; (每年) |
| 温度系数零点[测量范围值的百分比 / 10 K] |
0,2 |
| 温度系数量程[测量范围值的百分比 / 10 K] |
0,2 |
反应时间
| 反应时间[ms] |
6 |
| 阻尼过程值dAP[s] |
0...4 |
| 用于模拟量输出的阻尼 (dAA)[s] |
0...99.99 |
软件/编程
| 参数设定 |
显示屏可旋转及关闭; Teach示教功能; 模拟功能; 诊断功能 |
接口
| 通信接口 |
IO-Link |
| 传递类型 |
COM3 (230,4 kBaud) |
| IO-Link revision |
1.1.3 |
| SDCI标准 |
IEC 61131-9: 2019-06 |
| 外形 |
| Smart Sensor - SSP 4.1.1 |
Measuring and Switching Sensor, 1 channel |
| BLOB |
Binary Large Object transfer |
| Common - I&D |
Identification and Diagnosis |
| Extension |
Quantity detection, switches when value exceeds the setpoint |
| Function |
Locator |
| Function |
ProductURI |
|
| SIO模式 |
有 |
| 必需的mater port type |
A |
| 模拟过程数据 |
1 |
| 二位输出过程数据 |
2 |
| 处理周期最小值[ms] |
0.6 |
| IO-Link压力分辨率[bar] |
0.0001 |
| IO-Link过程数据（周期性） |
| 功能 |
位长 |
| 压力 |
16 |
| 设备状态 |
4 |
| SSC1.1 |
1 |
| SSC1.2 |
1 |
|
| IO-Link功能（非周期性） |
应用特定标签; 内部温度; 介质温度 |
| 支持的DeviceID |
| 运行方式 |
DeviceID |
| default |
1744 |
|
工作条件
| 环境温度[°C] |
0...60 |
| 存储温度[°C] |
-25...85 |
| 外壳防护等级 |
IP 65 |
认证/测试
| EMC电磁兼容 |
|
| 抗冲击 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
| 抗震 |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
| MTTF[年] |
508 |
| UL认证 |
|
| 承压设备指令 |
良好的工程实践; 可用于稳定的气体液体组2 |
机械技术数据
| 重量[g] |
52.9 |
| 外壳 |
矩形的 |
| 尺寸[mm] |
37.7 x 30 x 38.6 |
| 原材料 |
PBT; PC; TPE; 丁晴橡胶; FKM; 黄铜; 硅(镀层) |
| 材料(接液部件) |
PBT; FKM; 黄铜; 硅(镀层) |
| 开关动作寿命 |
五千万 |
| 系统接口 |
螺纹连接 G 1/8 内螺纹 (2x) |
显示器/操作件
| 显示 |
| 显示 1" |
128 x 96 像素 |
| 开关状态 |
2 x LED, 黄色 |
|
| 显示单位 |
mbar; kPa; mmHg; kgf/cm² |
电气连接
| 接口 |
接插件: 1 x M8; 译码: A; 触头: 镀金的 |
