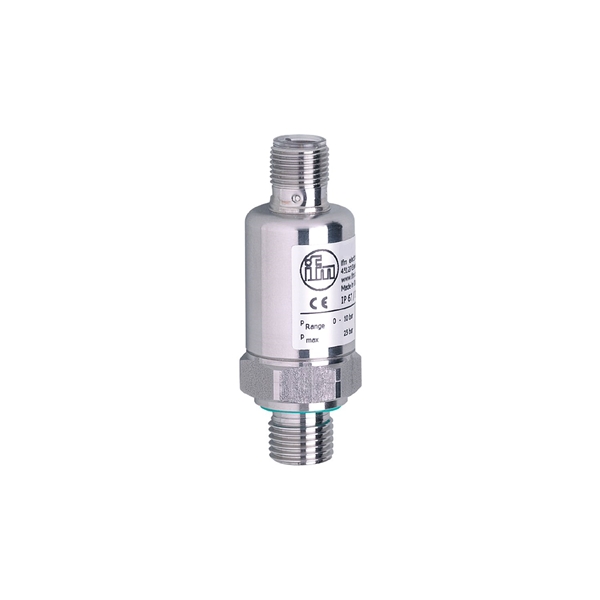

压力变送器

PT9552

PT-100-SBG14-B-DVG/US/ /W

用于可靠检测移动机器中的系统压力
较高的抗冲击和振动能力
优秀的重复性和低线性误差
高于 5 千万次压力周期的使用寿命

适合在空间受限情况下安装的耐用不锈钢紧凑外壳

产品特征

输入和输出总数

模拟输出数量: 1

测量范围

0...100 bar

0...1450 psi

0...10 MPa

系统接口

螺纹连接 G 1/4 外螺纹

应用

用于移动领域

介质

液体和气体介质

介质温度[°C]

-25...90; (仅根据需求: -40...100 °C)

爆破压力最小值

1000 bar

14500 psi

100 MPa

抗压强度

200 bar

2900 psi

20 MPa

压力

相对压力

电气数据

工作电压[V]	16...36 DC
电流损耗[mA]	< 6
绝缘电阻最小值[MΩ]	100; (80 V DC)
防护等级	III
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输入和输出总数

模拟输出数量: 1

输出

输出数量	1
输出信号	模拟信号
模拟输出数量	1
模拟电压输出[V]	0...10
负载电阻最小值[Ω]	2000

测量/设定范围

测量范围

0...100 bar

0...1450 psi

0...10 MPa

精度/偏差

重复精度[测量范围值的%]	< ± 0,1; (温度波动< 10 K)
特征曲线偏差[测量范围值的%]	< ± 1,0; (包括：安装拧得过紧导致的漂移、零点和测量范围误差)
线性偏差[测量范围值的%]	< ± 0,25 (BFSL) / < ± 0,5 (LS)
滞后偏差[测量范围值的%]	< ± 0,2
长时间稳定性[测量范围值的%]	< ± 0,1; (每6个月)
温度系数零点[测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)
温度系数量程[测量范围值的百分比 / 10 K]	< ± 0,1; (-25...90 °C)

反应时间

阶跃函数响应时间模拟输出[ms]	8

阶跃函数响应时间模拟输出[ms]

工作条件

环境温度[°C]	-25...90
存储温度[°C]	-40...100
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
抗扰度	根据公路车辆标准1995/54/EC, 2004/104 EC, 2005/83/EC
ISO 11452-2	100 V/m
ISO 11452-4	100 mA / 严格等级4
ISO 7637-2	严格等级4
干扰辐射	CISPR 25
EN 61000-6-1
EN 61000-6-4

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF[年]

1069

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量[g]	82.5
外壳	圆柱形的
尺寸[mm]	Ø 22 / L = 65.1
原材料	不锈钢(1.4404 / 316L); PA
材料(接液部件)	不锈钢(1.4404 / 316L); FKM
开关动作寿命	五千万
系统接口	螺纹连接 G 1/4 外螺纹
已集成限制器元件	有
